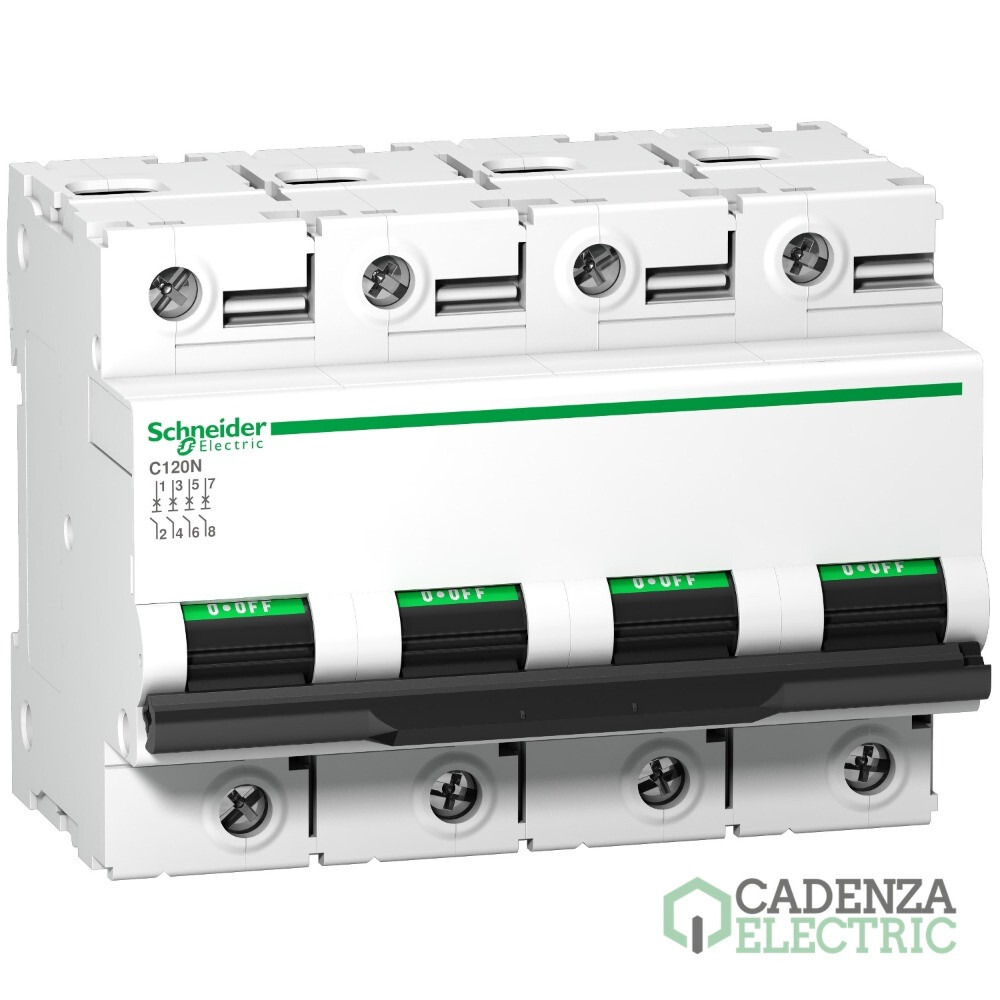

Magnetotérmico, Acti9 C120N, 4P, 80 A, D curva, 10000 A, 10 kA ref. A9N18391 Schneider Electric

A9N18391 | 4P | 80 A | Curva D | 10 kA | 10000 A | C120 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: nw20170046
Código de producto:
Código de proveedor:
Más en 4P
Más en Magnetotérmicos C120N
Marca: Schneider Electric
Poder de Corte: 6 kA
Poder de Corte: 20 kA
Poder de Corte: 10 kA
Gama: Acti9 C120
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 80 A
Curva de disparo: D
Numero de polos: 4P
Número de polos protegidos: 4P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Magnetotérmico, Acti9 C120N, 4P, 80 A, D curva, 10000 A, 10 kA – referencia A9N18391 de Schneider Electric.

Principal

Gama de producto	Acti9 C120
Gama	Acti 9
Nombre del producto	C120
Tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del equipo	C120N
Número de polos	4P
número de polos protegidos	4
[In] Corriente nominal	80 A en 30 °C
Tipo de red	AC
tecnología de unidad de disparo	Térmico-magnético
código de curva	D
capacidad de corte	10000 A Icn en 230...400 V AC 50/60 Hz acorde a EN/IEC 60898-1, 6 kA Icu en 440 V AC 50/60 Hz acorde a Icu, 20 kA Icu en 220...240 V AC 50/60 Hz acorde a Icu, 10 kA Icu en 380...415 V AC 50/60 Hz acorde a Icu, 10 kA Icu en 50 A

Complementario

Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	380...415 V AC 50/60 Hz
Conexiones - terminales	Terminales de tipo túnel1…50 mm² rígido, Terminales de tipo túnel1,5…35 mm² flexible
longitud de cable pelado para conectar bornas	15 mm
par de apriete	3,5 N.m
protección contra fugas a tierra	Bloque independiente

Entorno

Normas	EN/IEC 60898-1, Icu
Certificaciones de producto
Grado de protección IP	IP20 conforming to IEC 60529
Grado de contaminación	3
Categoría de sobretensión	IV
tropicalización	2 acorde a IEC 60068-1
humedad relativa	95 % en 55 °C
Altitud de operación	2000 m
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,5 cm
Paquete 1 Ancho	8,7 cm
Paquete 1 Longitud	10,7 cm
Paquete 1 Peso	776 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	3
Paquete 2 Altura	10 cm
Paquete 2 Ancho	9 cm
Paquete 2 Longitud	33 cm
Paquete 2 Peso	2,389 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	18
Paquete 3 Altura	30 cm
Paquete 3 Ancho	30 cm
Paquete 3 Longitud	40 cm
Paquete 3 Peso	14,849 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Magnetotérmico, Acti9 C120N, 4P, 80 A, D curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2)

Este Magnetotérmico, Acti9 C120N, 4P, 80 A, D curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2), referencia A9N18391 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

C120 C60H-DC OF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9N26904 de Schneider Electric.
C120 C60H-DC OF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9N26914 de Schneider Electric.
C120 C60H-DC SD contacto auxiliar, 100mA to 6A, AC-DC — referencia A9N26907 de Schneider Electric.
C120 C60H-DC SD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9N26917 de Schneider Electric.
C120 C60H-DC OF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC — referencia A9N26909 de Schneider Electric.
MX+OF 220 a 415 V CA — referencia A9N26946 de Schneider Electric.
Auxiliar OF+SD24 (C60, C120, iDPN, ID) — referencia A9N26899 de Schneider Electric.
MX Disparo en derivación 415Vac 110-130Vdc — referencia A9N26476 de Schneider Electric.
MNx:Bobina 230 V disparo voluntario — referencia A9N26969 de Schneider Electric.
MN. 220-240V.AC. — referencia A9N26960 de Schneider Electric.
MX+OF 24 V CA — referencia A9N26948 de Schneider Electric.
Liberación de sobretensión iMSU - umbral de 255 V a 400 V — referencia A9N26500 de Schneider Electric.
MX Shunt trip 12-24Vac 12-24Vdc — referencia A9N26478 de Schneider Electric.
MX+OF 48 a 130 V CA — referencia A9N26947 de Schneider Electric.
MN 48 V CA / CC — referencia A9N26961 de Schneider Electric.
MNx:Bobina 400 V disparo voluntario — referencia A9N26971 de Schneider Electric.
MX Shunt trip 48Vac 48Vdc — referencia A9N26477 de Schneider Electric.

Productos compatibles de comunicación

sensor de energía inalámbrico, PowerTag Flex 160A 3P/3P+N posición superior y inferior — referencia A9MEM1580 de Schneider Electric.

Complementos compatibles

Bloque diferencial; Acti9 Vigi C120; 4P; 125 A; 300 mA; AC — referencia A9N18570 de Schneider Electric.
VIGI C120 125A 4P 30 MA AC ADAPTABLE RES — referencia A9N18569 de Schneider Electric.
VIGI C120 125A 4P 300 MA A ADAPTABLE RES — referencia A9N18579 de Schneider Electric.
VIGI C120 125A 4P 500 MA AC ADAPTABLE RE — referencia A9N18571 de Schneider Electric.
VIGI C120 125A 4P 1000S MA AC ADAPTABLE — referencia A9N18549 de Schneider Electric.
VIGI C120 125A 4P 300S MA AC ADAPTABLE R — referencia A9N18548 de Schneider Electric.
VIGI C120 125A 4P 300 MA SI ADAPTABLE RE — referencia A9N18598 de Schneider Electric.
VIGI C120 125A 4P 30 MA A ADAPTABLE RESI — referencia A9N18578 de Schneider Electric.
VIGI C120 125A 4P 300S MA SI ADAPTABLE R — referencia A9N18560 de Schneider Electric.
VIGI C120 125A 4P 300S MA A ADAPTABLE RE — referencia A9N18587 de Schneider Electric.
VIGI C120 125A 4P 30 MA SI ADAPTABLE RES — referencia A9N18597 de Schneider Electric.
Bloque diferencial Vigi C120 - 4P - 1000 mA - clase A si ref. A9N18561 Schneider Electric — referencia A9N18561 de Schneider Electric.
VIGI C120 125A 4P 500S MA A ADAPTABLE RE — referencia A9N18588 de Schneider Electric.
VIGI C120 125A 4P 1000S MA A ADAPTABLE R — referencia A9N18589 de Schneider Electric.
VIGI C120 125A 4P 500 MA SI ADAPTABLE RE — referencia A9N18599 de Schneider Electric.
VIGI C120 125A 4P 500 MA A ADAPTABLE RES — referencia A9N18580 de Schneider Electric.

Accesorios compatibles

BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.
