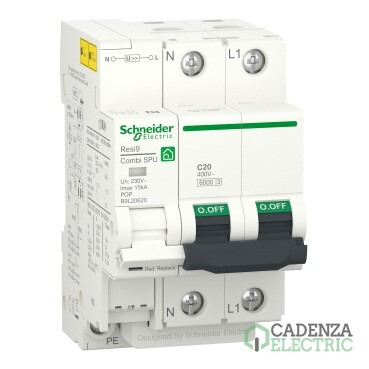

Limitador sobretensiones transitorias y permanentes IGA; Resi9 Combi; 1P+N; 20 A ref. R9L20620 Schneider Electric

R9L20620 | 1P+N | 20 A | Curva C | 6 kA | Resi9 | Magnetotérmico con protección de sobretensiones | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHR9L20620
Código de producto:
Código de proveedor:
Más en 1 P+N
Más en IGA + Sobretensiones
Marca: Schneider Electric
Calibre cable: 1-10 mm²
Calibre cable: 0,5-6 mm²
Calibre cable: 1-25 mm²
Calibre cable: 1-16 mm²
Color: Blanco
Poder de Corte: 6 kA
Gama: Resi9
Pasos de 9mm (medio modulo): 6
Tipo de producto o componente: Magnetotérmico con protección de sobretensiones
Corriente nominal: 20 A
Curva de disparo: C
Numero de polos: 1P+N
Número de polos protegidos: 1P
Tecnología de unidad de disparo: Térmico-magnético
Montaje y fijación: Fijo
Montaje y fijación: Carril DIN
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Limitador sobretensiones transitorias y permanentes IGA; Resi9 Combi; 1P+N; 20 A – referencia R9L20620 de Schneider Electric.

Principal

Gama	Resi9
Nombre abreviado del dispositivo	Combi SPU
nombre del producto	Resi9 CX
tipo de producto o componente	Interruptor automático con protección combinada contra sobretensiones
Función	Distribución
numero de polos	1P + N
Número de polos protegidos	1
posición de neutro	Izquierda
[in] corriente nominal	20 A
tipo de red	AC
tecnologia de unidad de disparo	Térmico-magnético
codigo de curva	C
capacidad de corte	6000 A Icn acorde a EN/IEC 60898-1
Tipo de control	Maneta
modo de montaje	Fijo
Soporte de montaje	Carril DIN
etiquetas de calidad	CE

AENOR

pasos de 9 mm	6
altura	74 mm
Anchura	54 mm
profundidad	93 mm
Peso del producto	0,33 kg
Color	Blanco (RAL 9003)
Durabilidad mecánica	20000 Ciclos
Durabilidad eléctrica	10000 Ciclos

Temperatura ambiente del aire para el funcionamiento -25…55 °C

Temperatura ambiente del aire para el almacenamiento -40…70 °C

Tiempo de respuesta < 25 ns

Conexiones - terminales Terminal tipo túnel	PE) 1…10 mm² Rígido
Terminal tipo túnel	PE) 0,5…6 mm² flexible
Terminal tipo túnel	L/N) 1…25 mm² Rígido
Terminal tipo túnel	L/N) 1…16 mm² flexible
Par de apriete	2 N·m PE

2,5 N·m L/N

Complementario

Frecuencia de red	50 Hz
[Ue] Tensión nominal de operación	230 V AC 50 Hz
Sistema de conexión a tierra	TT

TN-S

[Uc] tensión de funcionamiento máxima continua	Modo común 260 V AC N/PE

Modo diferencial 340 V AC L/N

[Up] nivel de protección de tensión	Modo común <1,5 kV tipo 2 N/PE

Modo diferencial <1,5 kV tipo 2 L/N

Intensidad de descarga nominal 5 kA

Intensidad de salida máxima 15 kA

umbral de tensión de disparo	275 V
Señalizaciones en local Señalización por descarga de sobretensiones	LED (Verde/rojo)
Señalización por liberación de tensión	bandera (blanco/rojo)
indicador de posición del contacto	Sí

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en empaque	1
Paquete 1 Altura	6,000 cm
Paquete 1 Ancho	8,500 cm
Paquete 1 Longitud	10,000 cm
Peso del empaque	341,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	4
Paquete 2 Altura	10,000 cm
Paquete 2 Ancho	11,000 cm
Paquete 2 Longitud	25,200 cm
Paquete 2 Peso	1,439 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	24
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	9,257 kg

Sostenibilidad de la oferta

Sin mercurio	Si
Sustainable packaging	NA
Comunicación ambiental	Perfil Ambiental Del Producto
Paquete con cartón de reciclaje	No
Embalaje sin plástico	No
Número SCIP	Fa4fec77-48ad-47fa-975f-27582744a862
Reglamento REACh	La referencia contiene SVHC sobre el umbral
Directiva RoHS de la UE	Conforme Con La Exención

Estado libre de halógenos Producto con contenido plástico sin halógenos

Sin PVC Sí

Sin silicona NA

Perfil de circularidad	Información De Fin De Vida Útil
Devolución	Sí

Etiqueta RAEE En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.

Información Logística

País de Origen	CN

Garantía contractual

Garantía (en meses) 18

Product Life Status	Comercializado

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Limitador sobretensiones transitorias y permanentes IGA; Resi9 Combi; 1P+N; 20 A ref. R9L20620 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.
