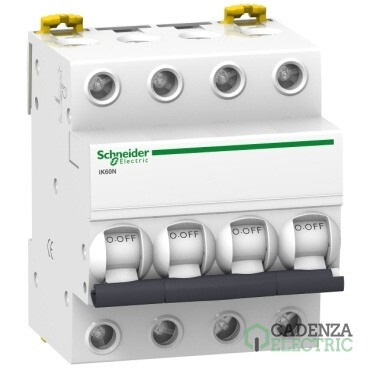

Interruptor magnetotérmico, Acti9 iK60N, 4P, 20A, Curva C, 6000A ref. A9K17420 Schneider Electric

A9K17420 | 4P | 20 A | Curva C | 6000 A | Acti9 iK60 | Acti9 iK60N | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHA9K17420
Código de producto:
Código de proveedor:
Más en 4P
Más en Magnetotérmicos iK60N
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 20 A
Curva de disparo: C
Numero de polos: 4P
Número de polos protegidos: 4P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor magnetotérmico, Acti9 iK60N, 4P, 20A, Curva C, 6000A – referencia A9K17420 de Schneider Electric.

Principal

Gama	Acti9
nombre del producto	Acti9 iK60
tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del dispositivo	iK60N
Función	Distribución
numero de polos	4P
Número de polos protegidos	4
[in] corriente nominal	20 A en 30 °C
tipo de red	AC
tecnologia de unidad de disparo	Térmico-magnético
codigo de curva	C
poder de seccionamiento	Sí acorde a EN/IEC 60898-1
normas	EN/IEC 60898-1
Certificaciones	del producto Aenor

Complementario

Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de operación	400 V AC 50/60 Hz
Límite de enlace magnético	5...10 x In
capacidad de corte	6000 A Icn en 400 V AC 50/60 Hz acorde a EN/IEC 60898-1
[Ics] poder de corte en servicio	6000 A 100 % x Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1
clase de limitación	3 acorde a EN/IEC 60898-1
[Ui] Tensión nominal de aislamiento	440 V AC 50/60 Hz acorde a EN/IEC 60898-1
[Uimp] Resistencia a picos de tensión	4 kV acorde a EN/IEC 60898-1
Tipo de control	Maneta
Señalización local	Indicación de encendido/apagado
modo de montaje	Con clip
Soporte de montaje	Carril DIN de 35 mm
Paso de conexión	18 mm Entre fases
pasos de 9 mm	8
altura	85 mm
Anchura	72 mm
profundidad	78,5 mm
Peso del producto	400 g
Color	Blanco
Durabilidad mecánica	20000 Ciclos
Durabilidad eléctrica	10000 Ciclos
Descripción de las opciones de bloqueo	Dispositivo de cierre con candado
Conexiones - terminales Terminal tipo túnel	(Arriba o abajo) , 1…25 mm², Rígido
Terminal tipo túnel	(Arriba o abajo) , 1…16 mm², flexible
Longitud de cable pelado para conectar bornas	14 mm para Arriba o abajo conexión
Par de apriete	3,5 N·m Arriba o abajo
Protección contra fugas a tierra	Sin

Entorno

grado de proteccion ip	IP20 acorde a IEC 60529
Grado de contaminación	2 acorde a EN/IEC 60898-1
Categoría de sobretensión	III

Temperatura ambiente del aire para el funcionamiento -25…60 °C

Temperatura ambiente del aire para el almacenamiento -40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en empaque	1
Paquete 1 Altura	7,600 cm
Paquete 1 Ancho	9,300 cm
Paquete 1 Longitud	7,100 cm
Peso del empaque	394,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	3
Paquete 2 Altura	8,600 cm
Paquete 2 Ancho	9,800 cm
Paquete 2 Longitud	21,800 cm
Paquete 2 Peso	1,236 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	33
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	14,200 kg

Sostenibilidad de la oferta

Potencial de reciclado, en %	49
Ciclo de vida total Huella de carbono	8 kg CO2 eq.
Huella de carbono de manufactura	3.13107518480937

Huella de carbono de la fase de fabricación [A1 a A3] 3 kg CO2 eq.

Huella de carbono de distribución	0.07677750648405

Huella de carbono de la fase de distribución [A4] 0.1 kg CO2 eq.

Huella de carbono de instalación	0.0215445851406834

Huella de carbono de la fase de instalación [A5] 0 kg CO2 eq.

Uso de huella de carbono	3.6353139423266

Huella de carbono de la fase de uso [B2, B3, B4, B6] 4 kg CO2 eq.

Sin mercurio	Si
Sustainable packaging	NA
Huella de carbono al final del ciclo de vida útil	1.01734765704134

Huella de carbono de la fase de fin de vida [C1 a C4] 1 kg CO2 eq.

Comunicación ambiental	Perfil Ambiental Del Producto
Ciclo de vida total Huella de carbono	8
Paquete con cartón de reciclaje	Sí
Embalaje sin plástico	Sí
Número SCIP	C839c050-8547-41ce-b0db-e9813554fc09
Reglamento REACh	La referencia contiene SVHC sobre el umbral
Directiva RoHS de la UE	Conforme Con La Exención
Perfil de circularidad	No se necesitan operaciones de reciclaje específicas
Devolución	Sí

Etiqueta RAEE En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.

Información Logística

País de Origen	BG

Garantía contractual

Garantía (en meses) 18

Product Life Status	Comercializado

Productos compatibles con Interruptor magnetotérmico, Acti9 iK60N, 4P, 20A, Curva C, 6000A

Este Interruptor magnetotérmico, Acti9 iK60N, 4P, 20A, Curva C, 6000A, referencia A9K17420 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Productos compatibles

PowerTag Universal 3P+N — referencia A9MEM1570 de Schneider Electric.
Sensor PowerTag 3P+N superior — referencia A9MEM1541 de Schneider Electric.
Sensor PowerTag 3P+N inferior — referencia A9MEM1542 de Schneider Electric.
peine tetrapolar 48 pasos — referencia A9XPH424 de Schneider Electric.
Peine tetrapolar 24 pasos K60N, C60, ID — referencia A9XPH412 de Schneider Electric.
Peine bipolar; Acti9; 4P; L = 1.000 mm; iK60 iC60 e iID — referencia A9XPH457 de Schneider Electric.
Peine tetrapolar + aux. K60N, C60, ID. L — referencia A9XAH457 de Schneider Electric.
Peine 4P 8mod. K60N, C60, ID — referencia A9XPH408 de Schneider Electric.
Peine 4P 16mod. K60N, C60, ID — referencia A9XPH416 de Schneider Electric.

Vista 360º de Interruptor magnetotérmico, Acti9 iK60N, 4P, 20A, Curva C, 6000A ref. A9K17420 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

* Esta visualización pertenece a la referencia A9K24440 de Schneider Electric, que tiene una forma, tamaño y medidas igual que la referencia A9K17420 de Schneider Electric.
