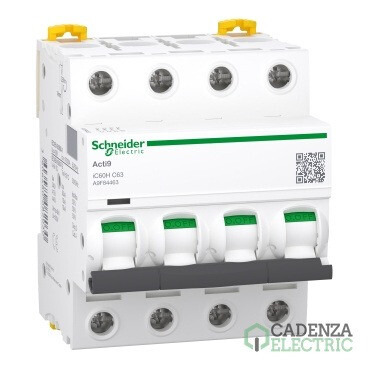

Interruptor magnetotérmico Acti9 iC60H, 4P, 63 A, curva C ref. A9F89463 Schneider Electric

A9F89463 | 4P | 63 A | Curva C | 42 kA | Acti9 iC60 | Acti9 iC60H | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Curva de disparo

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: ee00312
Código de producto:
Código de proveedor:
Más en 4P
Más en Magnetotérmicos iC60H
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 63 A
Curva de disparo: C
Numero de polos: 4P
Categoría de empleo: Categoría A
Número de polos protegidos: 4P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor magnetotérmico Acti9 iC60H, 4P, 63 A, curva C – referencia A9F89463 de Schneider Electric.

Principal

Gama	Acti9
nombre del producto	Acti9 iC60
tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del dispositivo	iC60H
Función	Distribución
numero de polos	4P
Número de polos protegidos	4
[in] corriente nominal	63 A
tipo de red	AC

tecnologia de unidad de disparo	Térmico-magnético
codigo de curva	C
categoria de empleo	Categoría A acorde a Icu
poder de seccionamiento	Sí acorde a Icu

Sí acorde a EN/IEC 60898-1

normas	Icu

EN/IEC 60898-1

Complementario

Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de operación	12...133 V AC 50/60 Hz

220...240 V AC 50/60 Hz

380...415 V AC 50/60 Hz

440 V AC 50/60 Hz

<= 250 V CC

Límite de enlace magnético	8 x In +/- 20%
capacidad de corte	42 kA Icu en 12...133 V AC 50/60 Hz acorde a Icu

30 kA Icu en 220...240 V AC 50/60 Hz acorde a Icu

15 kA Icu en 380...415 V AC 50/60 Hz acorde a Icu

10 kA Icu en 440 V AC 50/60 Hz acorde a Icu

15 kA Icu en <= 250 V CC acorde a Icu

10000 A Icn en 400 V AC 50/60 Hz acorde a EN/IEC 60898-1

[Ics] poder de corte en servicio	21 kA 50 % x Icu at 12...133 V AC 50/60 Hz conforming to Icu

15 kA 50 % x Icu at 220...240 V AC 50/60 Hz conforming to Icu

7,5 kA 50 % x Icu at 380...415 V AC 50/60 Hz conforming to Icu

5 kA 50 % x Icu at 440 V AC 50/60 Hz conforming to Icu

15 kA 100 % x Icu at <= 250 V CC conforming to Icu

clase de limitación	3 acorde a EN/IEC 60898-1
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz acorde a Icu
[Uimp] Resistencia a picos de tensión	6 kV acorde a Icu
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalización local	Indicador de disparo
modo de montaje	Con clip

Embarrado tipo peine extraíble instalado

Soporte de montaje	Carril DIN de 35 mm

Compatibilidad de bloque de distribución y embarrado tipo peineArriba o abajo SÍ

Paso de conexión	18 mm Entre fases
pasos de 9 mm	8
altura	85 mm
Anchura	72 mm
profundidad	78,5 mm
Peso del producto	0,5 kg
Color	Blanco
Durabilidad mecánica	20000 Ciclos
Durabilidad eléctrica	10000 Ciclos
Conexiones - terminales	Terminal simple (Arriba o abajo) , for 1 cable(s) , 1…35 mm², Rígido, cobre

Terminal simple (Arriba o abajo) , for 3,0 cable(s) , 16 mm², Rígido, cobre, with accessory

Terminal simple (Arriba o abajo) , for 1,0 cable(s) , 50 mm², Rígido, aluminio, with accessory

Terminal simple (Arriba o abajo) , for 1,0 cable(s) , 1…25 mm², flexible, cobre

Terminal simple (Arriba o abajo) , for 1,0 cable(s) , 1…25 mm², flexible con terminal, cobre

Terminal simple (Arriba o abajo) , for 1,0 cable(s) , flexible, cobre o aluminio, with ring terminal and accessory

Terminal simple (Arriba o abajo) , for 3 cable(s) , 10 mm², flexible, cobre, with accessory

Longitud de cable pelado para conectar bornas	14 mm para Arriba o abajo conexión
Par de apriete	3,5 N·m Arriba o abajo
Protección contra fugas a tierra	Bloque independiente

Entorno

grado de proteccion ip	IP20 acorde a IEC 60529

IP40 en envolvente modular clase II) acorde a IEC 60529

Grado de contaminación	3 acorde a Icu
Categoría de sobretensión	IV
tropicalización	2 acorde a IEC 60068-1
humedad relativa	95 % en 55 °C

Altitud de funcionamiento 0...2000 m

Temperatura ambiente del aire para el funcionamiento -35…70 °C

Temperatura ambiente del aire para el almacenamiento -40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en empaque	1
Paquete 1 Altura	7,100 cm
Paquete 1 Ancho	7,300 cm
Paquete 1 Longitud	9,400 cm
Peso del empaque	526,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	3
Paquete 2 Altura	8,200 cm
Paquete 2 Ancho	10,200 cm
Paquete 2 Longitud	22,400 cm
Paquete 2 Peso	1,638 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	33
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	18,534 kg

Sostenibilidad de la oferta

Potencial de reciclado, en %	54
Ciclo de vida total Huella de carbono	96 kg CO2 eq.
Huella de carbono de manufactura	3.5833038728196827

Huella de carbono de la fase de fabricación [A1 a A3] 4 kg CO2 eq.

Huella de carbono de distribución	0.07538428359234482

Huella de carbono de la fase de distribución [A4] 0.1 kg CO2 eq.

Huella de carbono de instalación	0.04998787756625372

Huella de carbono de la fase de instalación [A5] 0 kg CO2 eq.

Uso de huella de carbono	90.482

Huella de carbono de la fase de uso [B2, B3, B4, B6] 90 kg CO2 eq.

Sin metales pesados tóxicos	Si
Sin mercurio	Si
Sustainable packaging	NA
Huella de carbono al final del ciclo de vida útil	1.580370773929541

Huella de carbono de la fase de fin de vida [C1 a C4] 2 kg CO2 eq.

Comunicación ambiental	Perfil Ambiental Del Producto
Ciclo de vida total Huella de carbono	96
Paquete con cartón de reciclaje	Sí
Embalaje sin plástico	Sí
Número SCIP	26ff71d1-98cf-4280-8725-455b9a6b2fb9
Reglamento REACh	La referencia contiene SVHC sobre el umbral
Directiva RoHS de la UE	Conforme

Directiva POP No hay POP

Estado libre de halógenos Product contains halogen above thresholds

Sin PVC Sí

Sin silicona Sí

Perfil de circularidad	No se necesitan operaciones de reciclaje específicas
Devolución	Sí

Etiqueta RAEE En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.

Información Logística

País de Origen	BG

Garantía contractual

Garantía (en meses) 18

Product Life Status	Comercializado

Productos compatibles con Interruptor magnetotérmico Acti9 iC60H, 4P, 63 A, curva C

Este Interruptor magnetotérmico Acti9 iC60H, 4P, 63 A, curva C, referencia A9F89463 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26904 de Schneider Electric.
Acti9 iSD contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26907 de Schneider Electric.
Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC — referencia A9A26909 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Mando motorizado RCA para iC60 sin interfaz Ti24 3P, 4P ref. A9C70114 Schneider Electric — referencia A9C70114 de Schneider Electric.
Contr. Remoto RCA Ti24 aux. iC60 3-4P — referencia A9C70124 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.
Reconectad. Autom. ARA aux. iC60 3-4P — referencia A9C70134 de Schneider Electric.

Productos compatibles de comunicación

PowerTag Universal 3P+N — referencia A9MEM1570 de Schneider Electric.
Sensor PowerTag 3P+N superior — referencia A9MEM1541 de Schneider Electric.
Sensor PowerTag 3P+N inferior — referencia A9MEM1542 de Schneider Electric.

Accesorios compatibles

Pletina seccionable 18mm iC60 iID — referencia A9A27003 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Adaptador mando rot.+ maneta mando rot. — referencia A9A27005 de Schneider Electric.
Cubrebornes prec. 18mm iC60 (2 Ud) — referencia A9A26975 de Schneider Electric.
Terminal for aluminium cables from 16 to 50 mm2 - set of 1 — referencia 27060 de Schneider Electric.
Cubrebornes prec. 36mm iC60 iID (2 Ud) — referencia A9A26976 de Schneider Electric.
Acti9 - left padlocking device — referencia A9A26380 de Schneider Electric.
Tapa prec. Torn. iC60 iID (20 Uds.) — referencia A9A26981 de Schneider Electric.
Bloque de acoplamiento al interruptor — referencia A9A27008 de Schneider Electric.
Adaptador mando+maneta rojo — referencia A9A27006 de Schneider Electric.
BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
SEPARADOR DE POLOS (10Uds.) — referencia A9A27001 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.

Productos compatibles para distribución

peine tetrapolar 48 pasos — referencia A9XPH424 de Schneider Electric.
Peine tetrapolar 24 pasos K60N, C60, ID — referencia A9XPH412 de Schneider Electric.
Peine bipolar; Acti9; 4P; L = 1.000 mm; iK60 iC60 e iID — referencia A9XPH457 de Schneider Electric.
Peine 3 (N+P) K60N, C60, ID. L = 1000 — referencia A9XPH557 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 24mod. K60N, C60, — referencia A9XPH524 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 12mod. K60N, C60, — referencia A9XPH512 de Schneider Electric.
Peine tetrapolar + aux. K60N, C60, ID. L — referencia A9XAH457 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 18mod. K60N, C60, — referencia A9XPH518 de Schneider Electric.
Peine 2P+aux (Aux N L1, Aux N L2, Aux N — referencia A9XAH557 de Schneider Electric.
Peine iID 4P cabecera + 2P 10mod. — referencia A9XPH810 de Schneider Electric.
Peine iID 4P cabecera + 2P 14mod. — referencia A9XPH814 de Schneider Electric.
Peine 4P 8mod. K60N, C60, ID — referencia A9XPH408 de Schneider Electric.
Peine 4P 16mod. K60N, C60, ID — referencia A9XPH416 de Schneider Electric.
Peine iID 4P cabecera + 2P 12mod. — referencia A9XPH812 de Schneider Electric.

Complementos compatibles

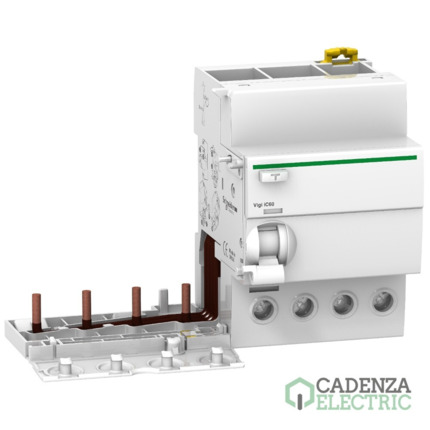

Vigi iC60 4P 63A 300mA AC — referencia A9V14463 de Schneider Electric.
Vigi iC60 4P 63A 30mA AC — referencia A9V11463 de Schneider Electric.
Vigi iC60 4P 63A 300mA A — referencia A9V24463 de Schneider Electric.
Vigi iC60 4P 63A 1000mA-S AC — referencia A9V19463 de Schneider Electric.
Quick Vigi iC60 4P 63A 300mA-S A-SI — referencia A9V35463 de Schneider Electric.
Vigi iC60 4P 63A 300mA-S AC — referencia A9V15463 de Schneider Electric.
Vigi iC60 4P 63A 30mA A — referencia A9V21463 de Schneider Electric.
Quick Vigi iC60 4P 63A 30mA A-SI — referencia A9V31463 de Schneider Electric.
Vigi iC60 4P 63A 300mA-S A — referencia A9V25463 de Schneider Electric.
Vigi iC60 4P 63A 500mA AC — referencia A9V16463 de Schneider Electric.
Vigi iC60 4P 63A 1000MA-S A-SI — referencia A9V39463 de Schneider Electric.
Vigi iC60 4P 63A 1000mA-S A — referencia A9V29463 de Schneider Electric.
Vigi iC60 4P - 63A - 100mA - AC — referencia A9V12463 de Schneider Electric.

Vista 360º de Interruptor magnetotérmico Acti9 iC60H, 4P, 63 A, curva C ref. A9F89463 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Interruptor magnetotérmico Acti9 iC60H, 4P, 63 A, curva C ref. A9F89463 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.

Gama	Acti9
Tipo de producto o componente	Interruptor automático en miniatura
Corriente nominal	63 A
Curva de disparo	C
Numero de polos	4P
Categoría de empleo	Categoría A
Número de polos protegidos	4P
Tecnología de unidad de disparo	Térmico-magnético
