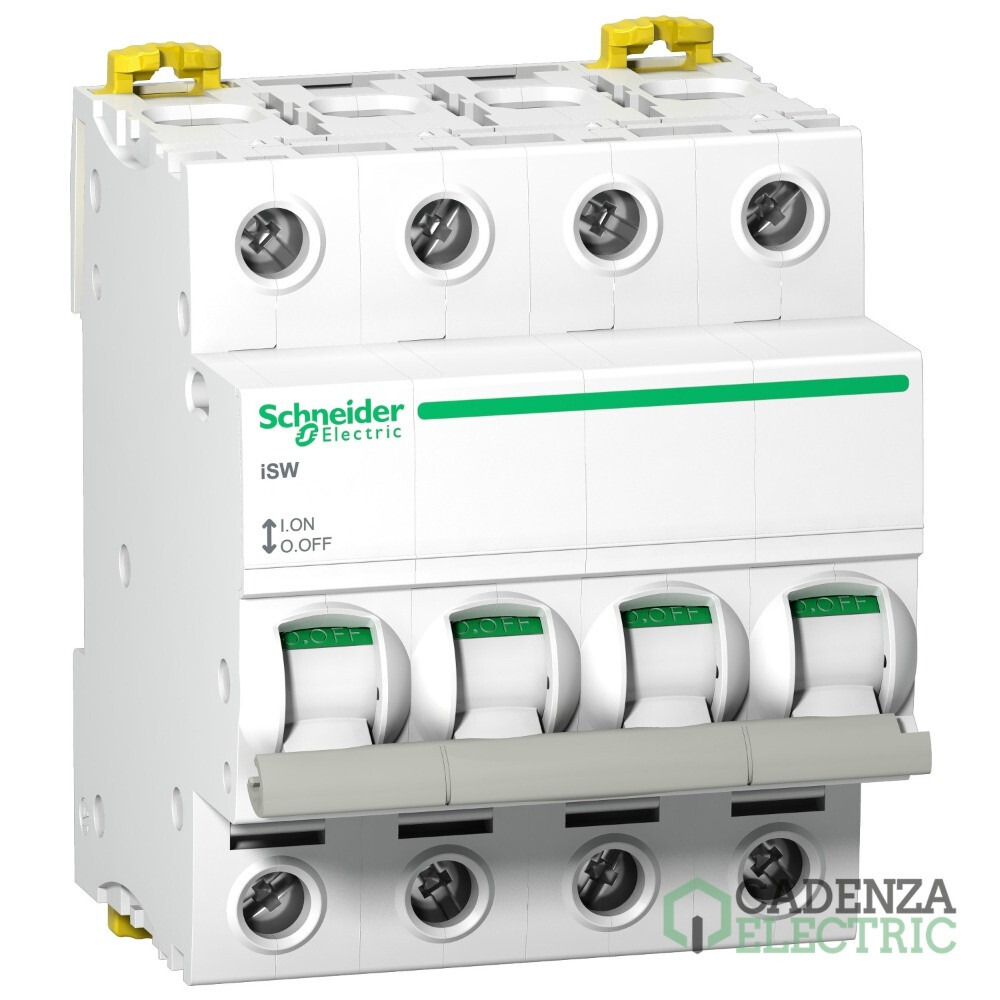

Interruptor en carga iSW 4P 40A ref. A9S65440 Schneider Electric

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: nw20170063
Código de producto:
Código de proveedor:
Más en 4P
Más en Interruptores modulares de carril DIN
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Interruptor seccionador
Numero de polos: 4P
Categoría de empleo: AC-22A
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor en carga iSW 4P 40A – referencia A9S65440 de Schneider Electric.

Principal

Gama	Acti9
Nombre del producto	Acti 9 iSW-NA
Tipo de producto o componente	Interruptor seccionador
Nombre abreviado del equipo	iSW
Función	Aislamiento, Control
Número de polos	4P
Categoría de empleo	AC-22A
poder de seccionamiento	Sí

Complementario

[Ie] Corriente nominal de empleo	40 A en 415 V AC 50/60 Hz
[Ue] Tensión nominal de empleo	415 V AC 50/60 Hz
[icm] capacidad nominal de cortocircuito	5 kA solo interruptor-seccionador
[Icw] Corriente temporal admisible	1260 A
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV
Tipo de control	Maneta
Señalizaciones en local	Indicación de encendido/apagado
indicador de posición del contacto	Sí
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Arriba o abajo SÍ
pasos de 9 mm	8
Altura	85 mm
Ancho	72 mm
Profundidad	73 mm
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	15000 ciclos
Conexiones - terminales	Terminales de tipo túnel (arriba o abajo) - <= 1 x 50 mm² - rígido, Terminales de tipo túnel (arriba o abajo) - <= 1 x 35 mm² - flexible, Terminales de tipo túnel (arriba o abajo) - <= 1 x 35 mm² - flexible con terminal
longitud de cable pelado para conectar bornas	14 mm
par de apriete	3,5 N.m

Entorno

Normas	Valores instantáneos y de demanda, EN 60947-3
Grado de protección IP	IP20
Grado de contaminación	3
tropicalización	2
humedad relativa	95 % en 55 °C
Temperatura ambiente de operación	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,500 cm
Paquete 1 Ancho	7,000 cm
Paquete 1 Longitud	9,300 cm
Paquete 1 Peso	336,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	3
Paquete 2 Altura	2,780 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	20,000 cm
Paquete 2 Peso	1,048 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	33
Paquete 3 Altura	30 cm
Paquete 3 Ancho	30 cm
Paquete 3 Longitud	40 cm
Paquete 3 Peso	11,964 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Interruptor en carga iSW 4P 40A

Este Interruptor en carga iSW 4P 40A, referencia A9S65440 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.

Accesorios compatibles

Pletina seccionable 18mm iC60 iID — referencia A9A27003 de Schneider Electric.
Cubrebornes prec. 36mm iC60 iID (2 Ud) — referencia A9A26976 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Adaptador mando rot.+ maneta mando rot. — referencia A9A27005 de Schneider Electric.
Adaptador mando+maneta rojo — referencia A9A27006 de Schneider Electric.
BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
SEPARADOR DE POLOS (10Uds.) — referencia A9A27001 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.
Bloque de acoplamiento al interruptor — referencia A9A27008 de Schneider Electric.

Productos compatibles de comunicación

Sensor PowerTag 3P+N inferior — referencia A9MEM1542 de Schneider Electric.
Sensor PowerTag 3P+N superior — referencia A9MEM1541 de Schneider Electric.

Productos compatibles para distribución

peine tetrapolar 48 pasos — referencia A9XPH424 de Schneider Electric.
Peine bipolar; Acti9; 4P; L = 1.000 mm; iK60 iC60 e iID — referencia A9XPH457 de Schneider Electric.
Peine tetrapolar 24 pasos K60N, C60, ID — referencia A9XPH412 de Schneider Electric.
Peine tetrapolar + aux. K60N, C60, ID. L — referencia A9XAH457 de Schneider Electric.
Peine 4P 8mod. K60N, C60, ID — referencia A9XPH408 de Schneider Electric.
Peine 4P 16mod. K60N, C60, ID — referencia A9XPH416 de Schneider Electric.
