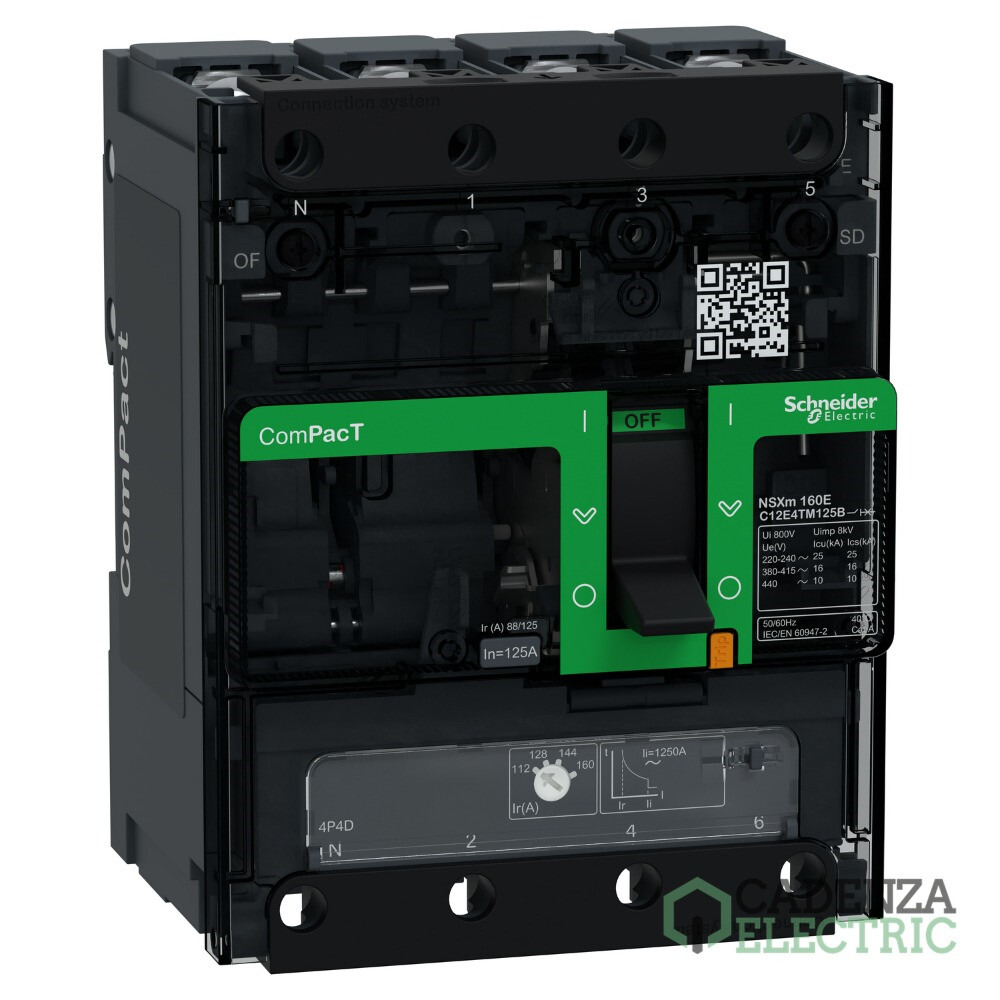

Interruptor automatico ComPacT NSXm160E 16kA AC 4P4R 125A TMD BUSBAR ref. C12E4TM125B Schneider Electric

C12E4TM125B | 4P | 4P4R | 125 A | 16 kA | ComPact NSX DC | ComPacT NSXm160E | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHC12E4TM125B
Código de producto:
Código de proveedor:
Más en 4P
Más en Nueva Generación ComPacT NSX
Marca: Schneider Electric
Poder de Corte: 16 kA
Poder de Corte: 25 kA
Poder de Corte: 10 kA
Gama: ComPacT nueva generación
Gama: ComPacT NS KIT
Tipo de producto o componente: Interruptor automático
Corriente nominal: 125 A
Funcion unidad de control: LIG
Numero de polos: 4P
Unidad de control: TM-D
Categoría de empleo: Categoría A
Número de polos protegidos: 4P
Tecnología de unidad de disparo: Térmico-magnético
Montaje y fijación: Fijo
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor automatico ComPacT NSXm160E 16kA AC 4P4R 125A TMD BUSBAR – referencia C12E4TM125B de Schneider Electric.

Principal

Gama	ComPacT nueva generación
Nombre del producto	ComPact NSX DC
Gama de producto	Compact NS KIT
Nombre abreviado del equipo	NSXm 160E
Tipo de producto o componente	Interruptor automático
Número de polos	4P
descripción de polos protegidos	4R
posición de neutro	Izquierda
[In] Corriente nominal	125 A en 40 °C
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
Tipo de red	AC
Frecuencia de red	50/60 Hz
poder de seccionamiento	Sí
categoría de empleo	Categoría A
[Icu] rated ultimate short-circuit breaking capacity	25 kA Icu en 220...240 V AC 50/60 Hz, 16 kA Icu en 380...415 V AC 50/60 Hz, 10 kA Icu en 440 V AC 50/60 Hz
Performance level	Parte delantera 16 kA 415 V AC
unidad de control	TM-D
tecnología de unidad de disparo	Térmico-magnético
funciones de protección de unidad de control	LIG
Tipo de control	Maneta
Circuit breaker mounting mode	Fijo

Complementario

[Ui] Tensión nominal de aislamiento	800 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	8 kV
[Ics] rated service short-circuit breaking capacity	25 kA en 220...240 V AC 50/60 Hz, 16 kA en 380...415 V AC 50/60 Hz, 10 kA en 440 V AC 50/60 Hz
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	20000 ciclos en 440 V In/2, 10000 ciclos en 440 V In, 10000 ciclos en 690 V In/2, 5000 ciclos en 690 V In
potencia disipada por polo	9,64 W
Soporte de montaje	Placa posterior
posición de montaje	Horizontal y vertical, Plano sobre la parte trasera
conexión superior	Frontal
conexión hacia abajo	Parte delantera
Connection terminals	orejeta de compresión / barra colectora
Paso de conexión	35 mm con esparcidores, 27 mm sin esparcidores
pasos de 9 mm	12 módulo
calibre de la unidad de disparo	125 A en 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Ajustable
[Ir] long-time protection pick-up adjustment range	0,7...1 x In
Long-time protection delay adjustment type tr	Fijo
Neutral protection settings	1 x Ir (4R)
Instantaneous protection pick-up adjustment type Ii	Fijo
[Ii] instantaneous protection pick-up adjustment range	1.250 A
protección contra fugas a tierra	Sin
Number of slots for electrical auxiliaries	1 ranura(s) para interruptor del auxiliar OF, 1 ranura(s) para interruptor de la alarma Dakota del Sur, 1 ranura(s) para bobina de disparo MN o MX
señalizaciones en local	Presencia de contactos auxiliares bandera (verde)
Width (W)	108 mm
Height (H)	137 mm
Depth (D)	80 mm
Peso del producto	1,42 kg
Color	Gris (RAL 7016)

Entorno

Normas	HB2
Grado de contaminación	3 acorde a IK07
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07 conforming to IEC 62262
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C
humedad relativa	0…95 %
altitud máxima de funcionamiento	2000 m sin disminución, 5000 m con restricciones

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	12,000 cm
Paquete 1 Ancho	11,500 cm
Paquete 1 Longitud	21,000 cm
Paquete 1 Peso	1,381 kg
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	6
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	8,648 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	144
Paquete 3 Altura	150,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	254,490 kg

Productos compatibles con Interruptor automatico ComPacT NSXm160E 16kA AC 4P4R 125A TMD BUSBAR

Este Interruptor automatico ComPacT NSXm160E 16kA AC 4P4R 125A TMD BUSBAR, referencia C12E4TM125B de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Contacto auxiliar OF o SD NSXm & PP-B — referencia LV426950 de Schneider Electric.
Contacto auxiliar inalámbrico para ComPacT NSXm — referencia LV429453 de Schneider Electric.
Bobina MX 208-277V CA/CC para NSXm & PP- — referencia LV426844 de Schneider Electric.
undervoltage release (spring) MN - 208...240 V AC 60Hz - 220…240 50Hz — referencia LV426804 de Schneider Electric.

Mecanismos y productos de control compatibles

Mando Rotativo prolongado para ComPacT NSXm negro IP54 — referencia LV426932T de Schneider Electric.
Mando Rotativo directo para ComPacT NSXm negro — referencia LV426930T de Schneider Electric.
Mando Rotativo lateral para ComPacT NSXm negro IP54 — referencia LV426935T de Schneider Electric.

Accesorios compatibles

1 cubrebornes largos 4P para NSXm & PP-B — referencia LV426913 de Schneider Electric.
Separador de fases - acessório de isolamento - conjunto de 6 — referencia LV426920 de Schneider Electric.
DISPOSITIVO ENCLAV.MOVIL 3 CAND.NS 100 — referencia 29370 de Schneider Electric.
