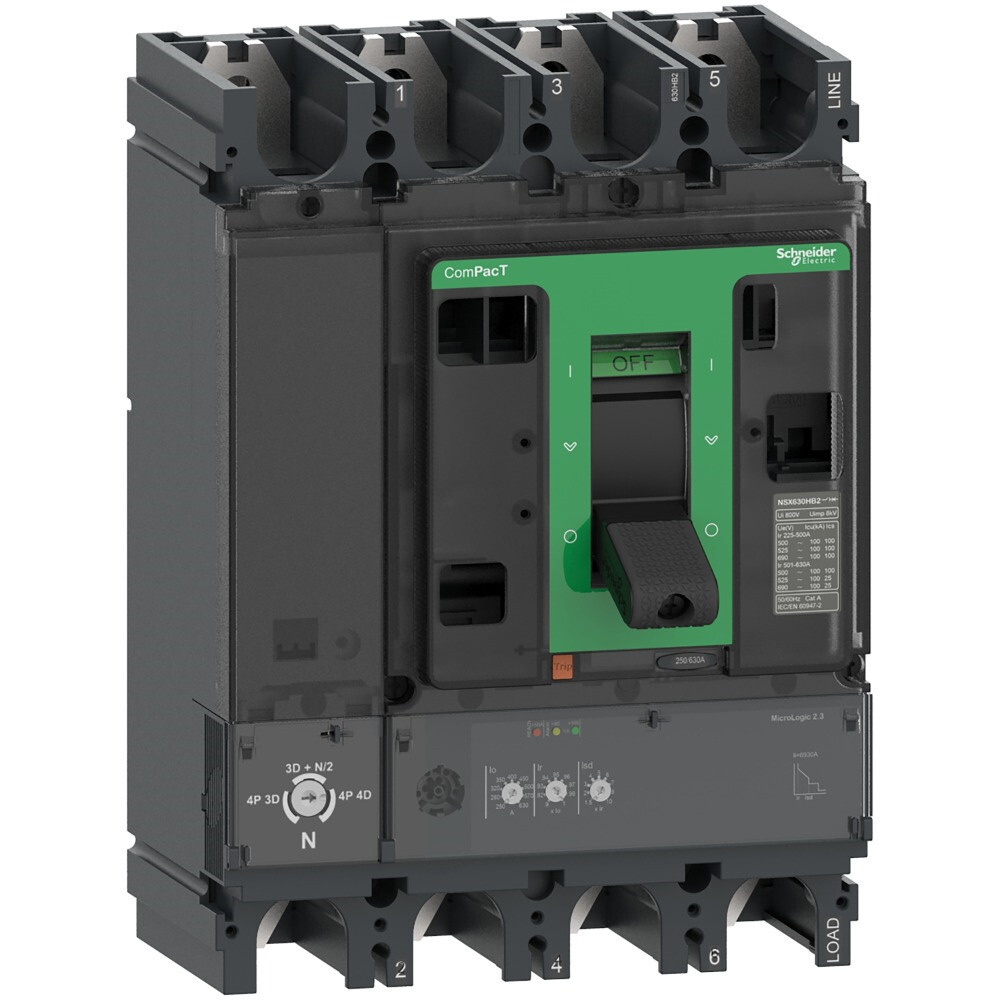

Interruptor automatico ComPacT NSX400N 50kA AC 4P4R 250A Micrologic 2.3 ref. C40N42D250 Schneider Electric

C40N42D250 | 4P | 4P4R | 250 A | 50 kA | UL Compact | ComPacT NSX400N | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: SCHC40N42D250
Código de producto:
Código de proveedor:
Más en 4P
Más en Nueva Generación ComPacT NSX
Marca: Schneider Electric
Precio de coste:
Unidades por pack:

Descripción

Especificaciones de Interruptor automatico ComPacT NSX400N 50kA AC 4P4R 250A Micrologic 2.3 – referencia C40N42D250 de Schneider Electric.

Principal

Gama	ComPacT nueva generación
Nombre del producto	UL Compact
Nombre abreviado del equipo	NSX400N
Tipo de producto o componente	Interruptor automático
Número de polos	4P
descripción de polos protegidos	4R, 3R+ N/2, 3R
posición de neutro	Izquierda
[In] Corriente nominal	250 A en 40 °C
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
Tipo de red	AC
Frecuencia de red	50/60 Hz
poder de seccionamiento	Sí acorde a Icu
categoría de empleo	Categoría A
[Icu] rated ultimate short-circuit breaking capacity	85 kA Icu en 220/240 V AC 50/60 Hz, 50 kA Icu en 380/415 V AC 50/60 Hz, 42 kA Icu en 440 V AC 50/60 Hz, 30 kA Icu en 500 V AC 50/60 Hz, 22 kA Icu en 525 V AC 50/60 Hz, 10 kA Icu en 660/690 V AC 50/60 Hz, 50 kA en 480 V AC 50/60 Hz acorde a UL 508
Performance level	Sin protección 50 kA 415 V AC
unidad de control	Micrologic 2.3
tecnología de unidad de disparo	Electrónico
funciones de protección de unidad de control	LSoI
Tipo de control	Maneta
Circuit breaker mounting mode	Fijo

Complementario

[Ui] Tensión nominal de aislamiento	800 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	8 kV
[Ics] rated service short-circuit breaking capacity	85 kA en 220/240 V AC 50/60 Hz, 50 kA en 380/415 V AC 50/60 Hz, 42 kA en 440 V AC 50/60 Hz, 30 kA en 500 V AC 50/60 Hz, 11 kA en 525 V AC 50/60 Hz, 10 kA en 660/690 V AC 50/60 Hz
Durabilidad mecánica	15000 ciclos
Durabilidad eléctrica	12000 ciclos en 440 V In/2, 6000 ciclos en 440 V In, 6000 ciclos en 690 V In/2, 3000 ciclos en 690 V In
potencia disipada por polo	7,5 W
Soporte de montaje	Placa posterior
posición de montaje	Horizontal y vertical, Plano sobre la parte trasera
conexión superior	Frontal
conexión hacia abajo	Parte delantera
Paso de conexión	45 mm
Tipo de protección	L : for protección de sobrecarga (mucho tiempo), Símbolo de enchufe : for protección contra cortocircuitos de corta duración con retardo fijo, I : for prot.contra cortocirc.(inst.)
calibre de la unidad de disparo	250 A en 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	9 regulaciones
[Ir] long-time protection pick-up adjustment range	80…100 A
Long-time protection delay adjustment type tr	Fijo
[tr] long-time protection delay adjustment range	400 s en 1.5 x Ir, 16 s en 6 x Ir, 11 s en 7.2 x Ir
Neutral protection settings	0.5 x Ir (3R+ N/2), 1 x Ir (4R), Protección de sobrecarga (mucho tiempo) (3R)
memoria térmica	20 minutos antes y después del disparo
Short-time protection pick-up adjustment type Isd	9 regulaciones
[Isd] Short-time protection pick-up adjustment range	1.5...10 x Ir
Short-time protection delay adjustment type tsd	Fijo
Instantaneous protection pick-up adjustment type Ii	Fijo
[Ii] instantaneous protection pick-up adjustment range	3000 A
protección contra fugas a tierra	Sin
selectividad lógica ZSI	Sin
Number of slots for electrical auxiliaries	6 ranura(s)
señalizaciones en local	Listo para operar LED parpadeante (verde), Sobrecarga LED 105 % Ir (rojo), Sobrecarga LED 90 % Ir (naranja)
Width (W)	185 mm
Height (H)	255 mm
Depth (D)	110 mm
Peso del producto	7,9 kg

Entorno

Normas	Icu
Categoría de sobretensión	Clase II
Clase de potección contra descargas eléctricas	Clase II
Grado de contaminación	3 acorde a IK07
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07 conforming to IEC 62262
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C
humedad relativa	0…95 %
altitud máxima de funcionamiento	0...2000 m sin disminución, 2000 m ... 5000 m con restricciones

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	15,0 cm
Paquete 1 Ancho	20,5 cm
Paquete 1 Longitud	29,5 cm
Paquete 1 Peso	7,393 kg
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	2
Paquete 2 Altura	30,0 cm
Paquete 2 Ancho	40,0 cm
Paquete 2 Longitud	60,0 cm
Paquete 2 Peso	15,489 kg

Productos compatibles con Interruptor automatico ComPacT NSX400N 50kA AC 4P4R 250A Micrologic 2.3

Este Interruptor automatico ComPacT NSX400N 50kA AC 4P4R 250A Micrologic 2.3, referencia C40N42D250 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto

Tornillos limitadores de par, Compact NSX 400/630, conexiones de potencia, juego de 12 unidades — referencia LV432513 de Schneider Electric.

Auxiliares compatibles

1 contact auxiliar OF/SD/SDE/SDV (NS80 — referencia 29450 de Schneider Electric.
CONT AUX BAJO NIVEL NS/NSX/CVS 16-1600A — referencia 29452 de Schneider Electric.
Bobina MX 220-240V 50/60Hz 208-277V 60Hz — referencia LV429387 de Schneider Electric.
Bobina MX 380-415V 50/60Hz 440-480V 60Hz — referencia LV429388 de Schneider Electric.
Bobina MN 220-240V 50/60Hz 208-277V 60Hz — referencia LV429407 de Schneider Electric.
Bobina MN 380-415V 50/60Hz 440-480V 60Hz — referencia LV429408 de Schneider Electric.

Sensores wireless

Contacto auxiliar inalámbrico para ComPacT NSX — referencia LV429454 de Schneider Electric.

Mecanismos y productos de control compatibles

Mando Rotativo directo para ComPacT NSX400-630 negro — referencia LV432597T de Schneider Electric.
Mando Rotativo prolongado para ComPacT NSX400-630 negro — referencia LV432598T de Schneider Electric.
Telecomando MT400/630 220-240V 50/60HZ 208-277V 60HZ (NSX400/630) — referencia LV432641 de Schneider Electric.

Accesorios compatibles

interenclavamiento mecánico mando directo para ComPacT NSX400-630 — referencia LV432614T de Schneider Electric.
interenclavamiento mecánico mando rotativo para ComPacT NSX400-630 — referencia LV432621T de Schneider Electric.
interenclavamiento mecánico mando rot prolo para ComPacT NSX400-630 — referencia LV432621ET de Schneider Electric.
Dispositivo de enclavamiento por candado para maneta, adaptador fijo, Compact NSX 400/630, posición OFF u ON — referencia LV432631 de Schneider Electric.
Cubrebornes largos 4P NSX400/630 INV/INS — referencia LV432594 de Schneider Electric.
Cubrebornes cortos, Compact NSX 400/630, paso 45 mm, IP40, 4 polos — referencia LV432592 de Schneider Electric.
6 separadores de fase (NSX400/630 INV/INS) — referencia LV432570 de Schneider Electric.

Montaje

Kit COMPACT extraíble 4P sobre zócalo (NSX400/630) — referencia LV432539 de Schneider Electric.

Complementos compatibles

Módulo de protección diferencial auxiliar Vigi para NSX400/630 o CVS400/630, 4 polos, 220-440 VCA, 300mA-30A — referencia LV432465 de Schneider Electric.
