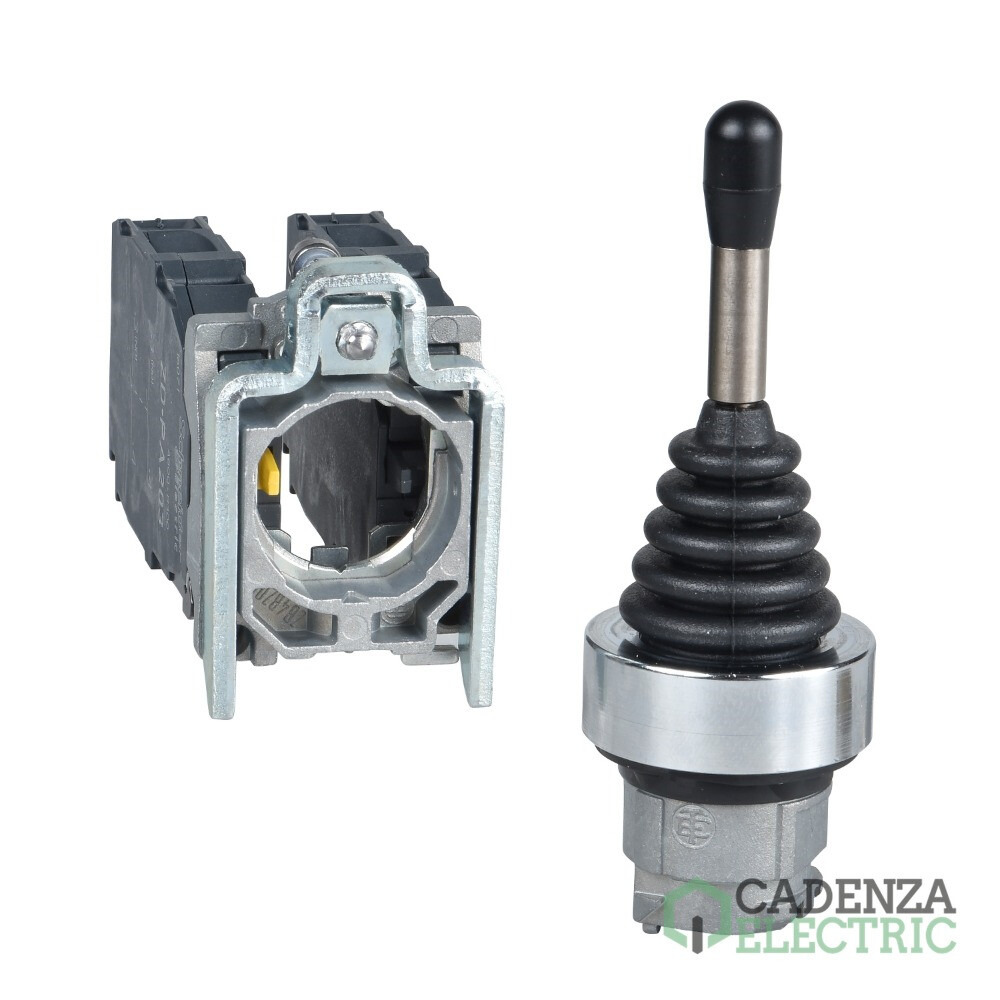

Harmony XB4 - Manipulador 4 direcon ref. XD4PA24 Schneider Electric

XD4PA24 | 0,1 A | XD4 | Manipulador | 0, 1 A | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00678
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Manipuladores
Marca: Schneider Electric
Calibre cable: 0,22 mm²
Gama: Harmony XK
Tipo de producto o componente: Manipulador
Diametro de montaje: 22,5 mm
Tipo de contactos: 1 NA
Nº posiciones: 5
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XB4 - Manipulador 4 direcon – referencia XD4PA24 de Schneider Electric.

Principal

Gama de producto	Harmony XK
Tipo de producto o componente	Manipulador
Nombre abreviado del equipo	XD4
Material del bisel	Metal cromado plateado
Material del anillo fijación	Zamak
Diámetro de montaje	22,5 mm
Se vende en cantidades indivisibles	1
Tipo de operador	Retorno por muelle A la posición 0, Eje de operación largo 54 mm longitud
Información de posición del operador	5 posiciones
Información de dirección del operador	4 direcciones
Tipo y composición de contactos	1 NA
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, 40 A, Bornas tornillo, >= 1 x 0.22 mm² sin terminal

Complementario

Peso del producto	0,133 kg
Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Forma de la cabeza de señalización	Circular
Muesca por dirección	1
Uso de contactos	Estándar
Apertura positiva	Sin
Durabilidad mecánica	1000000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	0,1 A en 250 V, DC-13, R300 acorde a IEC 60947-5-1, 0,22 A en 125 V, DC-13, R300 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 40 A, IEC 60947-5-4, JIS C8201-1
Certificaciones de producto	Registrado por UL, LROS (Lloyds Register of Shipping), CSA, BV, DNV, GL
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,500 cm
Paquete 1 Ancho	5,500 cm
Paquete 1 Longitud	13,000 cm
Paquete 1 Peso	137,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	40
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	5,723 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	640
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	60,000 cm
Paquete 3 Peso	99,568 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Harmony XB4 - Manipulador 4 direcon

Este Harmony XB4 - Manipulador 4 direcon, referencia XD4PA24 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Panel inscripción 200x100 plantilla 1 — referencia ZBYLEG201001 de Schneider Electric.

Piezas de repuesto

Harmony XB4 - Recambio manipulador 4 direcon — referencia ZD4PA24 de Schneider Electric.
Cuerpo completo 4 dir. manipulador — referencia ZD4PA203 de Schneider Electric.
