Más en Cajas Harmony XALD Anterior Siguiente

Harmony XALD, XALK - Estación de control, plástico, tapa gris oscuro, 2 pulsadores rasantes ø 22, marcado i/o, 1 na + 1 nc ref.

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00672
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Cajas Harmony XALD
Marca: Schneider Electric
Color: Gris claro
Color: Gris oscuro
Gama: Harmony XALD
Tipo de producto o componente: Estación de control completa
Perfil del operador: 2 pulsadores rasantes
Descripción de operador: Pulsador verde 'I' (1 NA)
Descripción de operador: pulsador rojo 'O' (1 NC)
Aplicación del aparato: Función arranque-parada
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XALD, XALK - Estación de control, plástico, tapa gris oscuro, 2 pulsadores rasantes ø 22, marcado i/o, 1 na + 1 nc – referencia XALD213 de Schneider Electric.

Principal

Gama de producto	Harmony XALD
Tipo de producto o componente	Estación de control completa
Nombre abreviado del equipo	XALD
Destino del producto	Para unidades de señalización y control XB5 Ø 22 mm
Aplicación de cajas	Función arranque-parada
Color de la base del envolvente	Gris claro (RAL 7035)
Color de la cubierta	Gris oscuro (RAL 7016)
Material	Policarbonato
Perfil del operador	2 pulsadores rasantes
Descripción de operador	Pulsador verde 'I', 1 NA; pulsador rojo 'O', 1 NC
composición de la estación de control	1 pulsador empotrado, verde 1 NA I marcac, 1 pulsador empotrado, Rojo 1 NC O marcac
ubicación del marcado	Marcado en pulsador
Funcionamiento de contacto	Ruptura lenta

Complementario

Entrada de cable	2 extractores para entrada de cable, capacid sujeción: 14 mm, 2 extractores para prensa de cable 13 PG y ISO M20, capacid sujeción: 12 mm
Peso del producto	0,233 kg
Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Color de marcaje	Con marcaje en blanco cuando las tapas verdes, rojas o negras, Con marcaje en negro cuando las tapas blancas
Apertura positiva	Con acorde a IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 2,6 mm (NA estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	3,5 N NC estado eléctrico cambiante, 3,8 N NA estado eléctrico cambiante
Durabilidad mecánica	10000000 ciclos
Conexiones - terminales	Bornas tornillo, 40 A, Bornas tornillo, >= 1 x 0.22 mm² sin terminal
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 40 A, JIS C8201-1
resistencia a las vibraciones	5 gn (f = 12…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,5 cm
Paquete 1 Ancho	10,1 cm
Paquete 1 Longitud	11,2 cm
Paquete 1 Peso	222 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	25
Paquete 2 Altura	30 cm
Paquete 2 Ancho	30 cm
Paquete 2 Longitud	40 cm
Paquete 2 Peso	6,09 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	200
Paquete 3 Altura	77 cm
Paquete 3 Ancho	80 cm
Paquete 3 Longitud	60 cm
Paquete 3 Peso	57,22 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Harmony XALD, XALK - Estación de control, plástico, tapa gris oscuro, 2 pulsadores rasantes ø 22, marcado i/o, 1 na + 1 nc

Este Harmony XALD, XALK - Estación de control, plástico, tapa gris oscuro, 2 pulsadores rasantes ø 22, marcado i/o, 1 na + 1 nc, referencia XALD213 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Ferramenta de aperto ø 22 mm — referencia ZB5AZ905 de Schneider Electric.

Piezas de repuesto

Cabeza pulsador rasante verde i — referencia ZB5AA331 de Schneider Electric.
Cabeza pulsador ras rojo o — referencia ZB5AA432 de Schneider Electric.

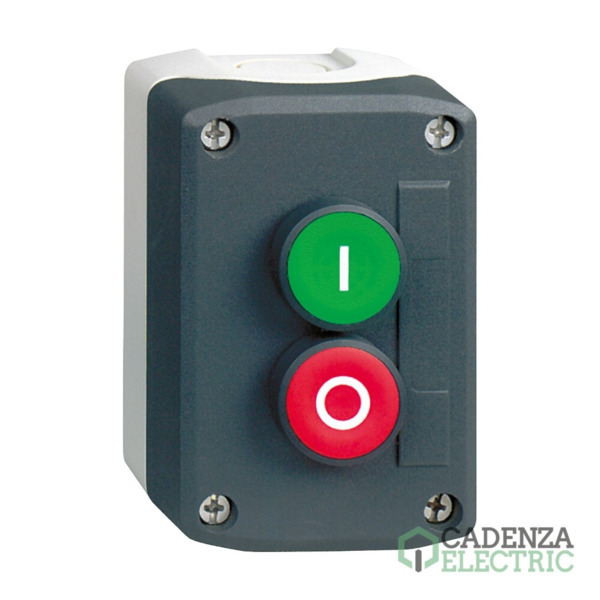

Vista 360º de Harmony XALD, XALK - Estación de control, plástico, tapa gris oscuro, 2 pulsadores rasantes ø 22, marcado i/o, 1 na + 1 nc ref. XALD213 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.
