ELEMENTO SIMPLE IMPULSION NA+NC+NC DEC ref. XENG1191 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00679
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Cajas Harmony XAC
Marca: Schneider Electric
Gama: Harmony XAC
Tipo de producto o componente: Bloque de contacto
Tipo de contactos: 2 NA + 1 NC
Aplicación del aparato: 2 velocidades
Montaje y fijación: Frontal
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de ELEMENTO SIMPLE IMPULSION NA+NC+NC DEC – referencia XENG1191 de Schneider Electric.

Principal

Gama de producto	Harmony XAC
Tipo de producto o componente	Bloque de contacto
Nombre de componente	XENG
Tipo de circuito eléctrico	Circuito de control
Aplicación de bloque contactos	2 velocidades
Contact block type	Individual
Tipo de operador	Retorno por muelle
Compatibilidad del producto	XACA, XACA9...cabeza
Tipo y composición de contactos	1 NC + 2 NA
Montaje del bloque	Montaje frontal
Funcionamiento de contacto	Ruptura lenta, Escalon.

Complementario

Conexiones - terminales	Bornas tornillo, 1 x 0.5...1 x 2.5 mm² sin terminal, Bornas tornillo, 1 x 0.5...2 x 1.5 mm² con terminal
Durabilidad mecánica	1000000 ciclos
código designación de los contactos	A600 AC-15, Ue = 240 V, Ie = 3 A acorde a IEC 60947-5-1 appendix A, A600 AC-15, Ue = 600 V, Ie = 1,2 A acorde a IEC 60947-5-1 appendix A, Q600 DC-13, Ue = 250 V, Ie = 0,27 A acorde a IEC 60947-5-1 appendix A, Q600 DC-13, Ue = 600 V, Ie = 0,1 A acorde a IEC 60947-5-1 appendix A
[Ithe] intensidad térmica convencional en la envolvente	10 A
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
Maximum resistance across terminals	25 MOhm
Fuerza de funcionamiento	18 N
Protección contra cortocircuito	10 A protección con fusible por cartucho fusi tipo gG
potencia nominal de funcionamiento en W	40 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 120 V, factor de carga = 0,5 (inductivo carga) acorde a IEC 60947-5-1 anexo C, 48 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 48 V, factor de carga = 0,5 (inductivo carga) acorde a IEC 60947-5-1 anexo C, 65 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 24 V, factor de carga = 0,5 (inductivo carga) acorde a IEC 60947-5-1 anexo C
Descripción terminales iso n°1	(21-22)NC, (33-34)NO_CL, (13-14)NO
Peso del producto	0,04 kg

Entorno

Normas	UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-40…70 °C
resistencia a las vibraciones	15 gn (f = 10…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	100 gn acorde a IEC 60068-2-27
Categoría de sobretensión	Clase II acorde a IEC 61140

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,0 cm
Paquete 1 Ancho	4,0 cm
Paquete 1 Longitud	5,5 cm
Paquete 1 Peso	42,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	100
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	4,55 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	1600
Paquete 3 Altura	77,0 cm
Paquete 3 Ancho	80,0 cm
Paquete 3 Longitud	60,0 cm
Paquete 3 Peso	81,3 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con ELEMENTO SIMPLE IMPULSION NA+NC+NC DEC ref. XENG1191

Este ELEMENTO SIMPLE IMPULSION NA+NC+NC DEC ref. XENG1191, referencia XENG1191 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Harmony XAC - Bloque contacto — referencia ZB2BE101 de Schneider Electric.
Harmony XAC - Bloque contacto — referencia ZB2BE102 de Schneider Electric.
Contacto 1nf+1na+1na p/ botoneiras pendentes xaca — referencia XENG1491 de Schneider Electric.
Bloque de contacto con enclavamiento - 2 na - montaje frontal — referencia XENG3781 de Schneider Electric.

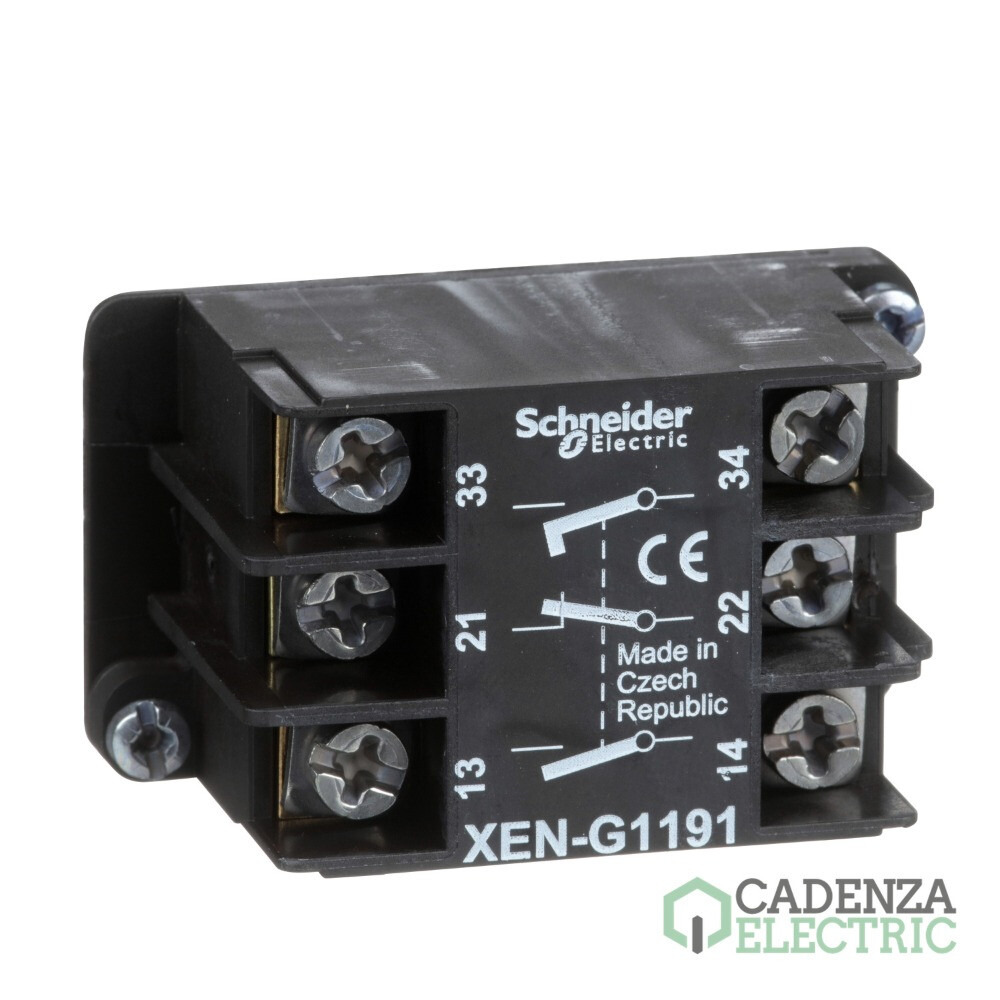

Vista 360º de ELEMENTO SIMPLE IMPULSION NA+NC+NC DEC ref. XENG1191 Schneider Electric
