Easypact CVS - Interruptor Automático CVS250B TM250D - 4P/4R ref. LV525323 Schneider Electric

LV525323 | 4P | 250 A | 15 kA | EasyPact | Interruptor automático | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: nw20170095
Código de producto:
Código de proveedor:
Más en 4P
Más en Easy Pact CVS
Marca: Schneider Electric
Poder de Corte: 20 kA
Poder de Corte: 25 kA
Poder de Corte: 40 kA
Gama: EasyPact
Gama: EasyPact CVS100-250
Tipo de producto o componente: Interruptor automático
Calibre de la unidad de disparo: 250 A
Corriente nominal: 250 A
Numero de polos: 4P
Unidad de control: TM-D
Categoría de empleo: Categoría A
Número de polos protegidos: 4P
Tipo de protección: Sobrecarga
Tipo de protección: Cortocircuito
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Easypact CVS - Interruptor Automático CVS250B TM250D - 4P/4R – referencia LV525323 de Schneider Electric.

Principal

Gama	EasyPact
Gama de producto	Easypact CVS100...250
Nombre del producto	EasyPact CVS100
Nombre abreviado del equipo	CVS250B
Tipo de producto o componente	Interruptor automático
Número de polos	4P
descripción de polos protegidos	4R
Earth leakage protection (Vigi add on)	Sin
[In] Corriente nominal	250 A en 40 °C
Tipo de red	AC
categoría de empleo	Categoría A
[Icu] Breaking capacity	40 kA Icu en 220/240 V AC 50/60 Hz, 25 kA Icu en 380/415 V AC 50/60 Hz, 20 kA Icu en 440 V AC 50/60 Hz
unidad de control	TM-D
tecnología de unidad de disparo	Térmico-magnético
calibre de la unidad de disparo	250 A en 40 °C
Tipo de protección	Protección contra sobrecarga (térmica), Protección contra cortocircuitos (magnética)

Complementario

[Uimp] Resistencia a picos de tensión	8 kV conforming to Icu
Frecuencia de red	50/60 Hz
código de poder de corte	B
[Ics] poder de corte en servicio	15 kA en 440 V AC 50/60 Hz, 25 kA en 380/415 V AC 50/60 Hz, 40 kA en 220/240 V AC 50/60 Hz
posición de neutro	Izquierda
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos 415 V In
Tipo de control	Maneta
rango de ajustes de protección térmica	175…250 A
ajuste protección de neutro	1 x Ir (4R)
tipo de ajuste de detección a largo plazo Ir	Ajustable
intervalo de ajuste de detección a largo plazo	0,7...1 x In
tipo de ajuste de retardo de larga duración	Fijo
tipo de ajuste de detección instantánea Ii	Fijo
intervalo de ajuste de detección instantánea	2500 A
indicador de posición del contacto	Sí
Soporte de montaje	Placa posterior
Tipo de montaje	Fijo
conexión superior	Frontal
conexión hacia abajo	Parte delantera
Conexiones - terminales	Conexión de tornillo
Paso de conexión	35 mm
Código de compatibilidad	CVS250
Ancho	140 mm
Profundidad	86 mm
Altura	161 mm
Peso del producto	2,2 kg

Entorno

Certificaciones de producto	GOST, IEC
Clase de potección contra descargas eléctricas	Clase II
Grado de contaminación	3 acorde a IK07
Grado de protección IP	IP40
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	13,500 cm
Paquete 1 Ancho	14,500 cm
Paquete 1 Longitud	19,500 cm
Paquete 1 Peso	2,551 kg
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	9
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	40,000 cm
Paquete 2 Longitud	60,000 cm
Paquete 2 Peso	23,860 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	36
Paquete 3 Altura	45,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	103,836 kg

Información Logística

País de Origen	ES

Productos compatibles con Easypact CVS - Interruptor Automático CVS250B TM250D - 4P/4R

Este Easypact CVS - Interruptor Automático CVS250B TM250D - 4P/4R, referencia LV525323 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

6 separadores de fase (NSX100/250 INV/INS) — referencia LV429329 de Schneider Electric.

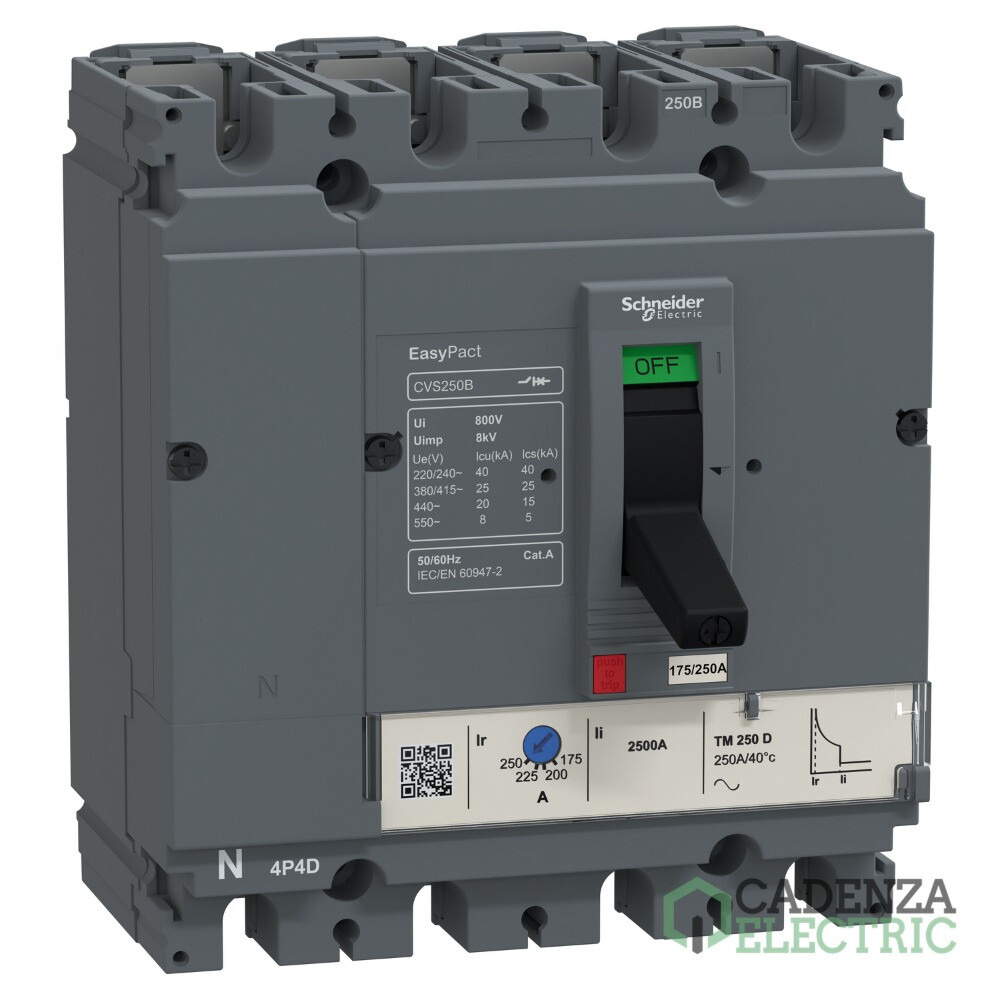

Vista 360º de Easypact CVS - Interruptor Automático CVS250B TM250D - 4P/4R ref. LV525323 Schneider Electric
