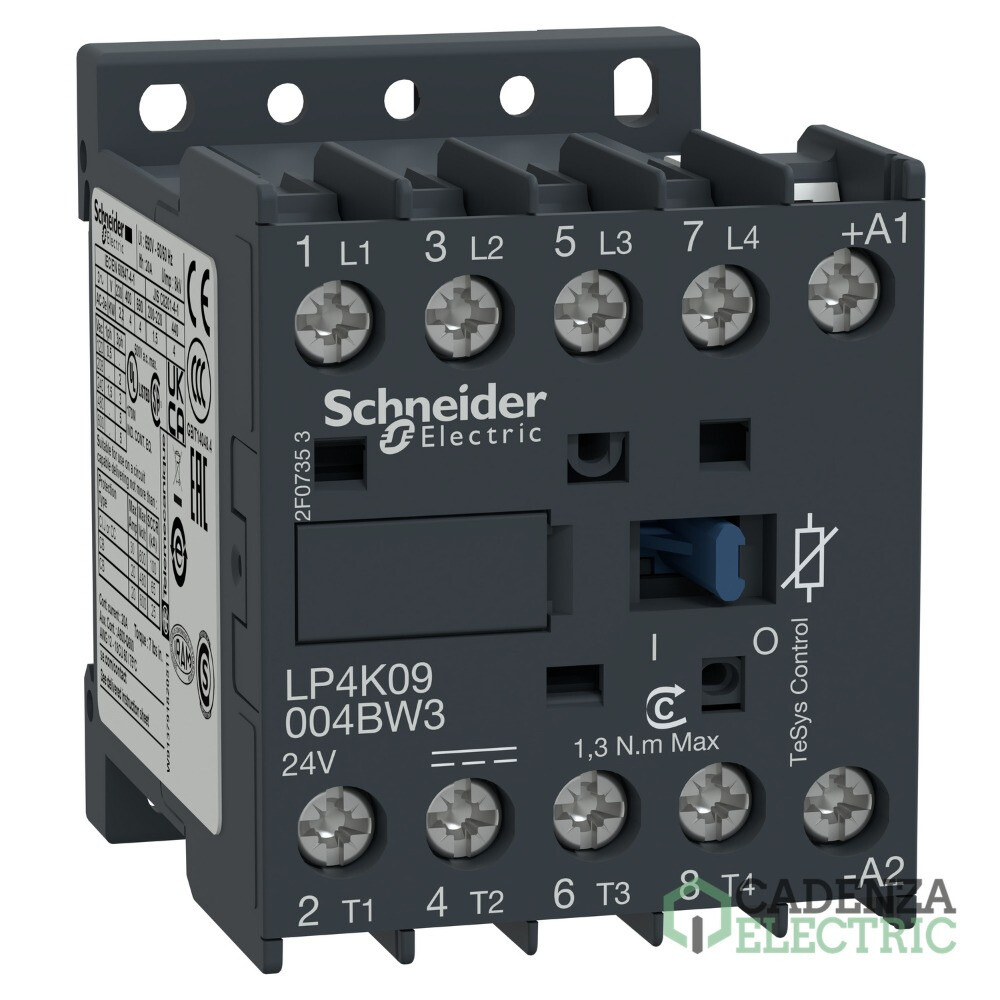

Contactor TeSys K - 4P(4 NA) - AC-1 - <= 440 V 20 A - 24 V bobina CC ref. LP4K09004BW3 Schneider Electric

LP4K09004BW3 | 4P | 20 A | 440 V | LP4K | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHLP4K09004BW3
Código de producto:
Código de proveedor:
Más en 4P
Más en Contactores TeSys k
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Contactor
Aplicación del aparato: Carga resistiva
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor TeSys K - 4P(4 NA) - AC-1 - <= 440 V 20 A - 24 V bobina CC – referencia LP4K09004BW3 de Schneider Electric.

Principal

Gama	TeSys
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LP4K
aplicación del contactor	Carga resistiva

Complementario

categoría de empleo	AC-1
Número de polos	4P
power pole contact composition	4 NA
[Ue] Tensión nominal de empleo	Circuito de alimentación <= 690 V AC <= 400 Hz, Circuito de señalización <= 690 V AC <= 400 Hz
[Ie] Corriente nominal de empleo	20 A (at <60 °C) at <= 690 V AC AC-1 for circuito de alimentación
tipo de circuito de control	DC amplio rango
[Uc] tensión de circuito de control	24 V corriente continua
[Uimp] Resistencia a picos de tensión	8 kV
Categoría de sobretensión	III
[Ith] Corriente térmica convencional	20 A (at 60 °C) for circuito de alimentación, 10 A (at 50 °C) for circuito de señalización
Irms poder de conexión nominal	110 A AC for circuito de alimentación conforming to IEC 60947
Poder de corte asignado	110 A at 220...230 V conforming to IEC 60947, 110 A at 380...400 V conforming to IEC 60947, 110 A at 415 V conforming to IEC 60947, 110 A at 440 V conforming to IEC 60947, 80 A at 500 V conforming to IEC 60947, 70 A at 660...690 V conforming to IEC 60947
[Icw] Corriente temporal admisible	90 A 50 °C - 1 s for circuito de alimentación, 85 A 50 °C - 5 s for circuito de alimentación, 80 A 50 °C - 10 s for circuito de alimentación, 60 A 50 °C - 30 s for circuito de alimentación, 45 A 50 °C - 1 min for circuito de alimentación, 40 A 50 °C - 3 min for circuito de alimentación, 20 A 50 °C - >= 15 min for circuito de alimentación
fusible asociado	25 A gG at <= 440 V for circuito de alimentación, 25 A aM for circuito de alimentación
impedancia media	3 mOhm - Ith 20 A 50 Hz for circuito de alimentación
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 600 V acorde a UL 508, Circuito de alimentación 690 V acorde a IEC 60947-4-1, Circuito de alimentación 600 V acorde a CSA C22.2 No 14
consumo a la llamada en W	1,8 W 20 °C)
consumo de mantenimiento en W	1,8 W en 20 °C
disipación de calor	1,8 W
límites de tensión del circuito de control	Operactiva: 0,7...1,3 Uc (at <50 °C), Desconexión: >= 0,10 Uc (at <50 °C)
Tipo de conexión	Bornas tornillo 1 cable(s) 1,5…4 mm²sólido, Bornas tornillo 1 cable(s) 0,75…4 mm²flexible sin extremidad de cable, Bornas tornillo 1 cable(s) 0,34…2,5 mm²flexible con extremo de cable, Bornas tornillo 2 cable(s) 1,5…4 mm²sólido, Bornas tornillo 2 cable(s) 0,75…4 mm²flexible sin extremidad de cable, Bornas tornillo 2 cable(s) 0,34…1,5 mm²flexible con extremo de cable, Circuito de alimentación Bornas tornillo 2 cable(s) 1,5 mm²flexible con extremo de cable
rango de operación	3600 cyc/h
característica de la bobina	Con diodo de limitador de pico bidireccional integrado
Soporte de montaje	Placa, Carril
par de apriete	0,8…1,3 N.m - en Bornas tornillo Philips nº 2, 0,8…1,3 N.m - en Bornas tornillo plano Ø 6, 0,8…1,3 N.m - en Bornas tornillo pozidriv No 2
Duración de maniobra	30...40 ms activ. de bobina y cierre NA, 10 ms desact. bobina y apertura NA
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	30 Mciclos
Durabilidad eléctrica	0,16 Mciclos 20 A AC-1 en Ue <= 690 V
Altura	58 mm
Ancho	45 mm
Profundidad	57 mm
Peso del producto	0,235 kg

Entorno

normas	EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4
Certificaciones de producto	Esquema CB, CCC, UL, CSA, CE, UKCA
Grado de protección IP	IP2X
Temperatura ambiente de funcionamiento	-25…50 °C
Temperatura ambiente de almacenamiento	-50…80 °C
altitud máxima de funcionamiento	2000 m sin desclasificación
resistencia a las llamas	V1 acorde a UL 94, Requerimiento 2 acorde a NF F 16-101, Requerimiento 2 acorde a NF F 16-102

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,0 cm
Paquete 1 Ancho	6,2 cm
Paquete 1 Longitud	6,5 cm
Paquete 1 Peso	220,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	40
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	9,255 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contactor TeSys K - 4P(4 NA) - AC-1 - <= 440 V 20 A - 24 V bobina CC ref. LP4K09004BW3 Schneider Electric

Este Contactor TeSys K - 4P(4 NA) - AC-1 - <= 440 V 20 A - 24 V bobina CC ref. LP4K09004BW3 Schneider Electric, referencia LP4K09004BW3 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Complementos compatibles

Bloque de Contacto Auxiliar TeSys K 1NA + 1NC Terminales de Abrazaderas de Tornillo — referencia LA1KN11 de Schneider Electric.
TeSys K - Bloque de contactos aux. - 2 NA - Conexión tornillos de estribo — referencia LA1KN20 de Schneider Electric.
Producto LA1KN02 — referencia LA1KN02 de Schneider Electric.
Producto LA2KT2E — referencia LA2KT2E de Schneider Electric.
Producto LA2KT2U — referencia LA2KT2U de Schneider Electric.

Sensores remotos compatibles

Producto A9MEM1573 — referencia A9MEM1573 de Schneider Electric.
