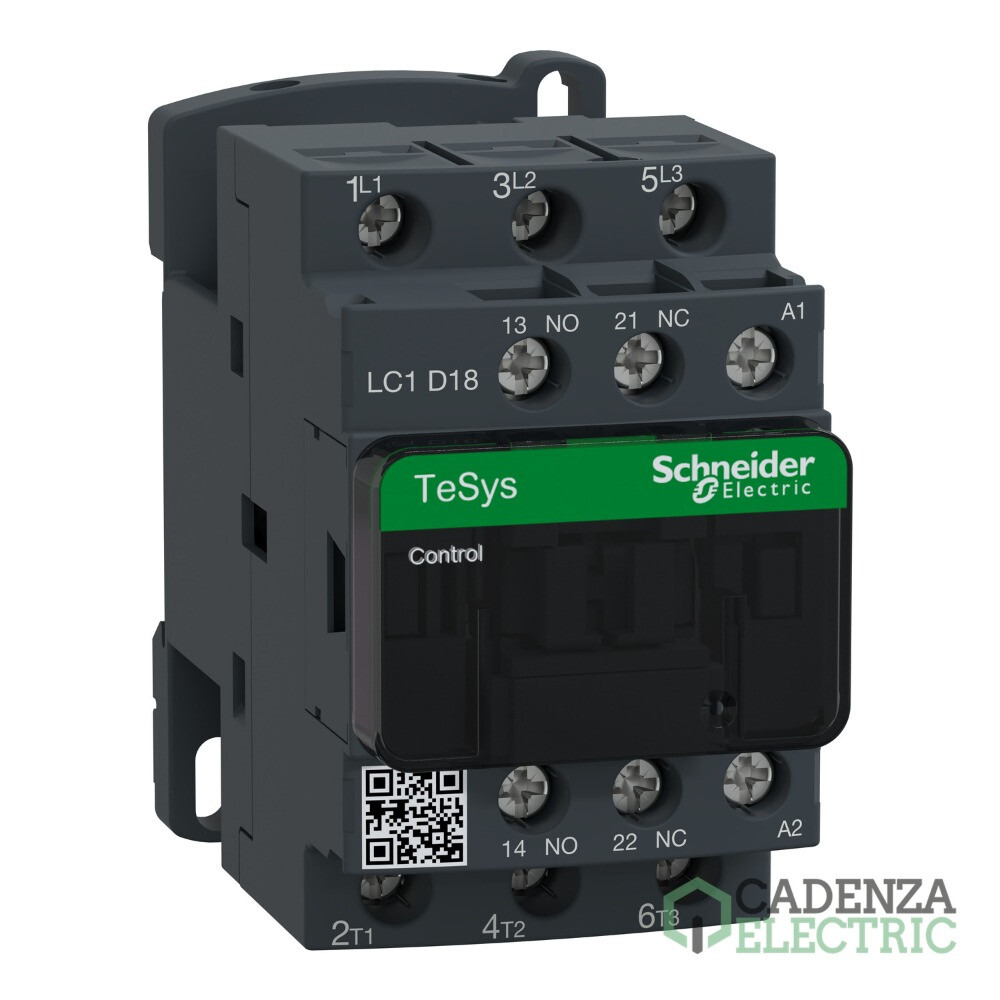

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina ref. LC1D18P7 Schneider Electric

LC1D18P7 | 3P | 3NA | 18 A | 230 V CA | 440 V | AC3 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: ee00546
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys D
Tipo de producto o componente: Contactor
Corriente nominal: 18 A
Corriente nominal: 32 A
Numero de polos: 3P
Tensión circuito de control: 230 V CA
Tipo corriente circuito de control: CA
Aplicación del aparato: Control del motor
Aplicación del aparato: Carga resistiva
Categoría de empleo: AC-3
Categoría de empleo: AC-1
Categoría de empleo: AC-4
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina – referencia LC1D18P7 de Schneider Electric.

Principal

Gama de producto	TeSys D
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1D
aplicación del contactor	Control del motor, Carga resistiva
categoría de empleo	AC-3, AC-1, AC-4, AC-4
Número de polos	3P
[Ue] Tensión nominal de empleo	Circuito de alimentación <= 690 V AC 25...400 Hz, Circuito de alimentación <= 300 V corriente continua
[Ie] Corriente nominal de empleo	18 A (at <60 °C) at <= 440 V AC AC-3 for circuito de alimentación, 32 A (at <60 °C) at <= 440 V AC AC-1 for circuito de alimentación, 18 A (at <60 °C) at <= 440 V AC AC-4 for circuito de alimentación
[Uc] control circuit voltage	230 V AC 50/60 Hz

Complementario

potencia del motor en kW	4 kW at 220...230 V AC 50/60 Hz (AC-3), 7,5 kW at 380...400 V AC 50/60 Hz (AC-3), 9 kW at 415...440 V AC 50/60 Hz (AC-3), 10 kW at 500 V AC 50/60 Hz (AC-3), 10 kW at 660...690 V AC 50/60 Hz (AC-3), 4 kW at 400 V AC 50/60 Hz (AC-4), 4 kW at 220...230 V AC 50/60 Hz (AC-4), 7,5 kW at 380...400 V AC 50/60 Hz (AC-4), 9 kW at 415...440 V AC 50/60 Hz (AC-4), 10 kW at 500 V AC 50/60 Hz (AC-4), 10 kW at 660...690 V AC 50/60 Hz (AC-4)
potencia del motor en HP	1 hp at 115 V AC 50/60 Hz for 1 fase motors, 3 hp at 230/240 V AC 50/60 Hz for 1 fase motors, 5 hp at 200/208 V AC 50/60 Hz for 3 fases motors, 5 hp at 230/240 V AC 50/60 Hz for 3 fases motors, 10 hp at 460/480 V AC 50/60 Hz for 3 fases motors, 15 hp at 575/600 V AC 50/60 Hz for 3 fases motors
Código de compatibilidad	LC1D
composición de los polos de contacto	3 NA
cubierta protectora	Con
[Ith] Corriente térmica convencional	10 A (at 60 °C) for circuito de señalización, 32 A (at 60 °C) for circuito de alimentación
Irms poder de conexión nominal	140 A AC for circuito de señalización conforming to IEC 60947-5-1, 250 A corriente continua for circuito de señalización conforming to IEC 60947-5-1, 300 A at 440 V for circuito de alimentación conforming to IEC 60947
Poder de corte asignado	300 A at 440 V for circuito de alimentación conforming to IEC 60947
[Icw] Corriente temporal admisible	145 A 40 °C - 10 s for circuito de alimentación, 240 A 40 °C - 1 s for circuito de alimentación, 40 A 40 °C - 10 min for circuito de alimentación, 84 A 40 °C - 1 min for circuito de alimentación, 100 A - 1 s for circuito de señalización, 120 A - 500 ms for circuito de señalización, 140 A - 100 ms for circuito de señalización
fusible asociado	10 A gG for circuito de señalización conforming to IEC 60947-5-1, 50 A gG at <= 690 V coordination tipo 1 for circuito de alimentación, 35 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
impedancia media	2,5 mOhm - Ith 32 A 50 Hz for circuito de alimentación
potencia disipada por polo	2,5 W AC-1, 0,8 W AC-3, 0,8 W AC-4
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 690 V acorde a IEC 60947-4-1, Circuito de alimentación 600 V CSA certificado, Circuito de alimentación 600 V UL certificado, Circuito de señalización 690 V, Circuito de señalización 600 V CSA certificado, Circuito de señalización 600 V UL certificado
Categoría de sobretensión	III
Grado de contaminación	3
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	15 Mciclos
Durabilidad eléctrica	1,65 Mciclos 18 A AC-3 en Ue <= 440 V, 1 Mciclos 32 A AC-1 en Ue <= 440 V, 1,65 Mciclos 18 A AC-4 en Ue <= 440 V
tipo de circuito de control	CA en 50/60 Hz Estándar
característica de la bobina	Sin filtro antiparasitario de serie
límites de tensión del circuito de control	0.3...0.6 Uc -40…70 °C desconexión AC 50/60 Hz, 0.8...1.1 Uc -40…60 °C operactiva AC 50 Hz, 0.85...1.1 Uc -40…60 °C operactiva AC 60 Hz, 1...1.1 Uc 60…70 °C operactiva AC 50/60 Hz
Consumo a la llamada en VA	70 VA 60 Hz cos phi 0,75 (at 20 °C), 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consumo de mantenimiento en VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C), 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipación de calor	2…3 W at 50/60 Hz
Duración de maniobra	12...22 ms cierre, 4...19 ms apertura
rango de operación	3600 cyc/h en <60 °C
Conexiones - terminales	Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: Bornas tornillo 1 1,5…6 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: Bornas tornillo 2 1,5…6 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: Bornas tornillo 1 1…6 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: Bornas tornillo 1 1,5…6 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: Bornas tornillo 2 1,5…6 mm² - cable stiffness: sólido sin terminal
par de apriete	Circuito de alimentación 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6, Circuito de alimentación 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2, Circuito de alimentación 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2
Opciones de los contactos auxiliares	1 NA + 1 NC
tipo de contactos auxiliares	tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1, tipo contacto espejo 1 NC acorde a IEC 60947-4-1
frecuencia del circuito de señalización	25...400 Hz
tensión mínima de conmutación	17 V for circuito de señalización
corriente mínima de conmutación	5 mA for circuito de señalización
resistencia de aislamiento	> 10 MOhm for circuito de señalización
tiempo de no superposición	1,5 ms en desexcitación entre contacto NA y NC, 1,5 ms en excitación entre contacto NA y NC
Soporte de montaje	Carril, Placa

Entorno

normas	CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, IEC 60335-1
Certificaciones de producto	GL, BV, DNV, LROS (Lloyds Register of Shipping), RINA, UL, CCC, CSA, GOST, UKCA, CB
Grado de protección IP	IP20 frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
resistencia climática	acorde a IACS E10 exposição ao calor úmido, acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
temperatura ambiente admisible alrededor del dispositivo	-40…60 °C, 60…70 °C con restricciones
altitud máxima de funcionamiento	0...3000 m
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto (2 Gn, 5...300 Hz) , Vibraciones conector cerrado (4 Gn, 5...300 Hz) , Impactos contactor abierto (10 Gn para 11 ms) , Impactos conector cerrado (15 Gn para 11 ms)
Altura	77 mm
Ancho	45 mm
Profundidad	86 mm
Peso del producto	0,33 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,000 cm
Paquete 1 Ancho	9,000 cm
Paquete 1 Longitud	11,000 cm
Paquete 1 Peso	353,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	20
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	7,291 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	320
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	124,912 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina

Este Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina, referencia LC1D18P7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto

bobina LXD1 - TeSys D - 230VCA para contactor D09…D38 E DT20…DT40 — referencia LXD1P7 de Schneider Electric.

Auxiliares

Bloque de contactos auxiliar, Tesys deca — referencia LADN22 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LADN11 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo — referencia LADN20 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LAD8N11 de Schneider Electric.
Bloque de contactos de retraso en tiempo, Tesys deca, 1 NA + 1 NC, retraso activado 1-30 s, frontal — referencia LADT2 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 4NA, montaje frontal, terminales de abrazadera de tornillo — referencia LADN40 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 3NO + 1NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN31 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NC Terminales de Abrazaderas de Tornillo — referencia LADN02 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retraso activado 0,3-3s, parte delantera, conexión por tornillo — referencia LADT0 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderaeras de Tornillo — referencia LAD8N20 de Schneider Electric.
Bloque contacto temporizado, Tesys deca, 1NA+1NC, retardo activado 1-30s, parte frontal, con tiempo de conmutación de 40±15 ms — referencia LADS2 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 1-30s, frontal, terminales con abrazaderas de tornillo — referencia LADR2 de Schneider Electric.
Bloque de contactos temporizados, Tesys deca, 1NA+1NC, retardo desactivado 0,3-3s, parte frontal, conexión por tornillo — referencia LADR0 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 2NO+2NC, montaje frontal, terminales de abrazadera de tornillo, cara frontal roja — referencia LADN22S de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 4 NC Terminales de Abrazaderas de Tornillo — referencia LADN04 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 1 NA + 3 NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN13 de Schneider Electric.
Bloque Mecánico de Fijación TeSys D 220-240 VDC-VAC 50-60 Hz — referencia LAD6K10M de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 10-180s, frontal, terminales con abrazaderas de tornillo — referencia LADR4 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo — referencia LADT4 de Schneider Electric.
Bloque de Contacto Auxiliares 2 NC con Terminales de Abrazadera de Tornillo — referencia LAD8N02 de Schneider Electric.

Complementos

Supresor transitorio RC, Tesys deca, 110...250 V CA — referencia LAD4RCU de Schneider Electric.
Tesys deca, módulo supresor, varistor, 110...250 V CA — referencia LAD4VU de Schneider Electric.
Módulo de interface para Tesys D - relé - 24V CC/ 250 V CA — referencia LA4DFB de Schneider Electric.
Módulo Temporizado Electrónico - Tipo de Retraso 1.5-30s 24-250 VDC-VAC — referencia LA4DT2U de Schneider Electric.
Módulo de interface para Tesys D - estático - 24V CC/ 250 V CA — referencia LA4DWB de Schneider Electric.
Módulo temporizador electrónico - tipo de retraso 0,1...2 s - 24...250 V CD/CA — referencia LA4DT0U de Schneider Electric.
Módulo temp. eletrónico “série” - ao trabalho - 25...500 s - 24...250 V CC/CA — referencia LA4DT4U de Schneider Electric.

Accesorios

Enclavamiento mecánico LC1D09-D38 LC1DT20-DT40 — referencia LAD9V2 de Schneider Electric.
KIT PARA INVERSOR CON ENCLAV ELECTR//MECANICO ref. LAD9R1V — referencia LAD9R1V de Schneider Electric.
Kit para ensamblar contactores inversores 3P, LC1D09-D38 con terminales de borne atornillado, sin enclavamiento eléctrico — referencia LAD9R1 de Schneider Electric.
Juego de conexiones eléctricas, de barras inversoras, para conjunto de contactores inversores 3P, terminales de abrazaderas de tornillo LC1D09-D38 — referencia LAD9V6 de Schneider Electric.
Juego de conexiones de potencia, de barras paralelas, para conjunto de contactores inversores 3P, terminales de abrazaderas de tornillo LC1D09-D38 — referencia LAD9V5 de Schneider Electric.
cubierta protectora de seguridad - para LC1 D09...65 — referencia LAD9ET1S de Schneider Electric.
Bloque de terminales, Tesys deca, 3 P, abrazadera de tornillo — referencia LA9D3260 de Schneider Electric.
cubierta protectora para TeSys D - para LC1 D09...65 — referencia LAD9ET1 de Schneider Electric.
Linergy FT - Embarrado de peine - 63 A - 4 derivaciones - paso de 45 mm — referencia GV2G445 de Schneider Electric.
Linergy FT - Embarrado de peine - 63 A - 2 derivaciones - paso de 45 mm — referencia GV2G245 de Schneider Electric.
