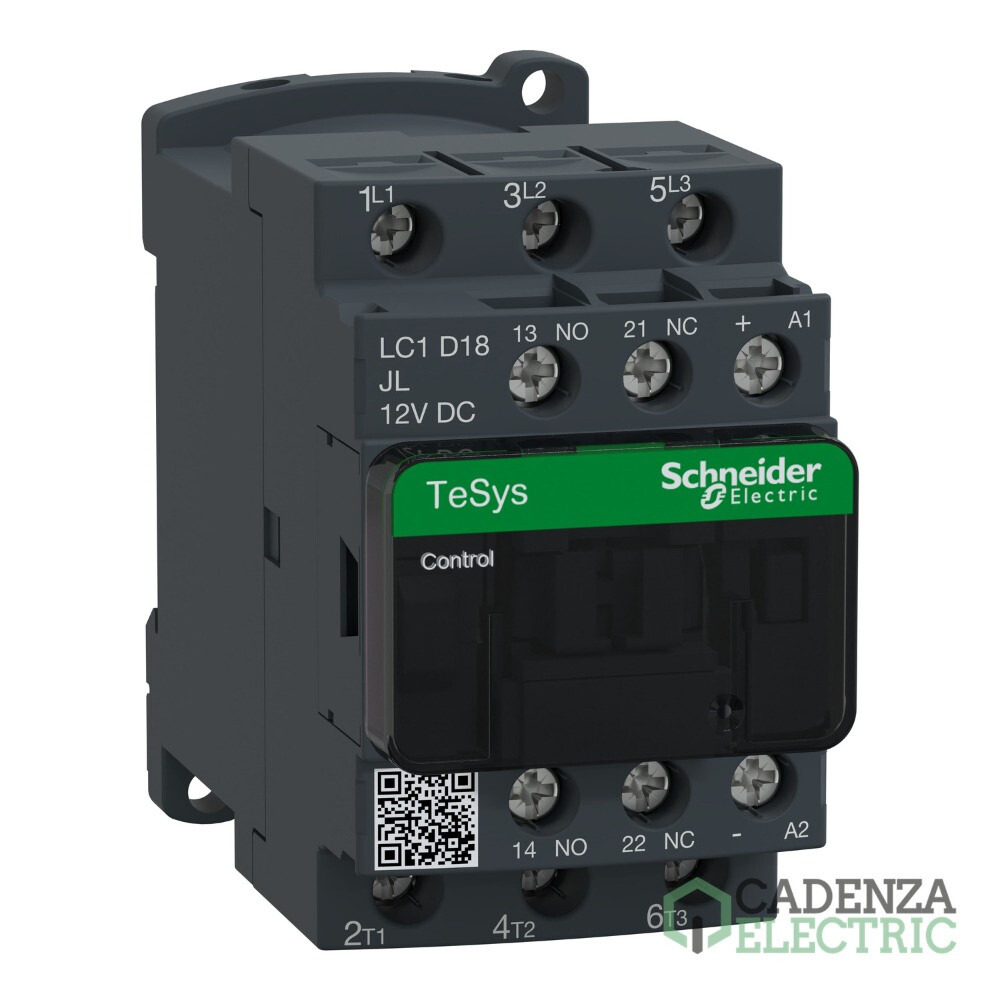

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 12 V CC bobina ref. LC1D18JL Schneider Electric

LC1D18JL | 3P | 3NA | 18 A | 12 V CC | 440 V | AC3 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLC1D18JL
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys D
Tipo de producto o componente: Contactor
Corriente nominal: 18 A
Corriente nominal: 32 A
Numero de polos: 3P
Composición contactos de señal: 1 NA + 1 NC
Aplicación del aparato: Carga resistiva
Aplicación del aparato: Control del motor
Categoría de empleo: AC-1
Categoría de empleo: AC-3
Categoría de empleo: AC-3E
Categoría de empleo: AC-4
Montaje y fijación: Carril
Montaje y fijación: Placa
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 12 V CC bobina – referencia LC1D18JL de Schneider Electric.

Principal

Gama de producto	TeSys D
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1D
aplicación del contactor	Carga resistiva, Control del motor
categoría de empleo	AC-1, AC-3, AC-3e, AC-4
Número de polos	3P
[Ue] Tensión nominal de empleo	≤ 690 V CA (circuito de potencia) ≤ 300 V CC (circuito de potencia)
Categoría de sobretensión	III
Grado de contaminación	3
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	30 Mciclos
Durabilidad eléctrica	1,65 millones de ciclos; 18 A; AC-3; Ue ≤ 440 V 1 millones de ciclos; 32 A; AC-1; Ue ≤ 440 V 1,65 millones de ciclos; 18 A; AC-3e; Ue ≤ 440 V
tiempo de no superposición	1,5 ms en desexcitación entre contacto NA y NC, 1,5 ms en excitación entre contacto NA y NC
Soporte de montaje	Carril, Placa
Composición de contactos auxiliares	1 NA + 1 NC
Resistencia de aislamiento	> 10 MΩ para el circuito de señalización
[Ie] Corriente nominal de empleo	18 A; AC-3; Ue ≤ 440 V CA 32 A; AC-1; Ue ≤ 440 V CA 18 A; AC-3e; Ue ≤ 440 V CA

Entorno

normas	CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, IEC 60335-1
Certificaciones de producto	GL, BV, DNV, LROS (Lloyds Register of Shipping), RINA, UL, CCC, CSA, GOST, UKCA, CB
Grado de protección IP	IP20 frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
resistencia climática	acorde a IACS E10 exposição ao calor úmido, acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
temperatura ambiente admisible alrededor del dispositivo	-40…60 °C, 60…70 °C con restricciones
altitud máxima de funcionamiento	0...3000 m
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto (2 Gn, 5...300 Hz) , Vibraciones conector cerrado (4 Gn, 5...300 Hz) , Impactos contactor abierto (10 Gn para 11 ms) , Impactos conector cerrado (15 Gn para 11 ms)
Altura	77 mm
Ancho	45 mm
Profundidad	95 mm
Peso del producto	0,49 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,9 cm
Paquete 1 Ancho	11,1 cm
Paquete 1 Longitud	8,9 cm
Paquete 1 Peso	364,0 g

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 12 V CC bobina

Este Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 12 V CC bobina, referencia LC1D18JL de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LADN11 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo — referencia LADN20 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NC Terminales de Abrazaderas de Tornillo — referencia LADN02 de Schneider Electric.

Accesorios compatibles

Enclavamiento mecánico LC1D09-D38 LC1DT20-DT40 — referencia LAD9V2 de Schneider Electric.
KIT PARA INVERSOR CON ENCLAV ELECTR//MECANICO ref. LAD9R1V — referencia LAD9R1V de Schneider Electric.
Kit para ensamblar contactores inversores 3P, LC1D09-D38 con terminales de borne atornillado, sin enclavamiento eléctrico — referencia LAD9R1 de Schneider Electric.
Juego de conexiones eléctricas, de barras inversoras, para conjunto de contactores inversores 3P, terminales de abrazaderas de tornillo LC1D09-D38 — referencia LAD9V6 de Schneider Electric.
Juego de conexiones de potencia, de barras paralelas, para conjunto de contactores inversores 3P, terminales de abrazaderas de tornillo LC1D09-D38 — referencia LAD9V5 de Schneider Electric.
cubierta protectora de seguridad - para LC1 D09...65 — referencia LAD9ET1S de Schneider Electric.
Linergy FT - Embarrado de peine - 63 A - 4 derivaciones - paso de 45 mm — referencia GV2G445 de Schneider Electric.
Linergy FT - Embarrado de peine - 63 A - 2 derivaciones - paso de 45 mm — referencia GV2G245 de Schneider Electric.

Complementos compatibles

Modulo de supresion 24…250V DC — referencia LAD4DDL de Schneider Electric.

Vista 360º de Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 12 V CC bobina ref. LC1D18JL Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 12 V CC bobina ref. LC1D18JL Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.
