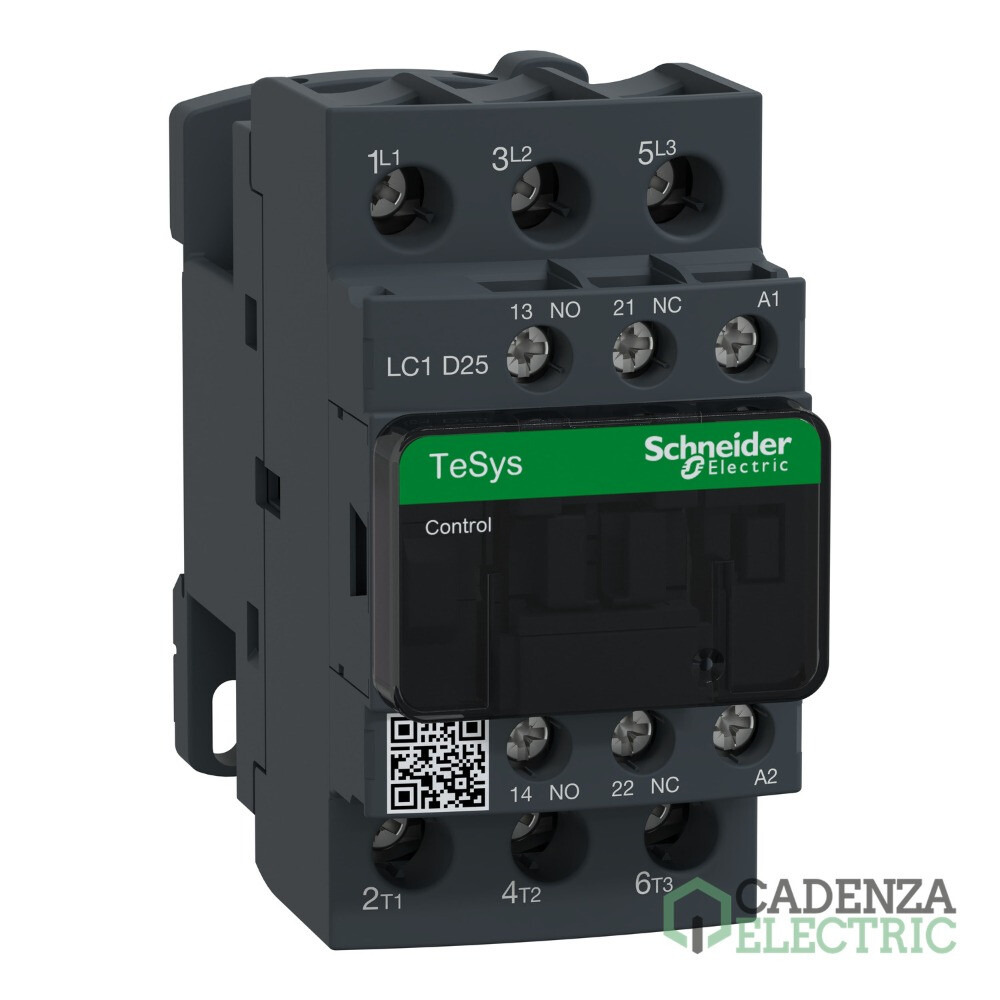

Contactor TeSys D 3P (3 NA) AC-3 25 A 440 V bobina 208 V CA ref. LC1D25LE7 Schneider Electric

LC1D25LE7 | 3P | 25 A | AC-3 | 208 V CA | TeSys D | Contactor | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLC1D25LE7
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys D
Tipo de producto o componente: Contactor
Corriente nominal: 25 A
Corriente nominal: 40 A
Numero de polos: 3P
Tensión circuito de control: 208 V CA
Tipo corriente circuito de control: CA
Aplicación del aparato: Carga resistiva
Aplicación del aparato: Control del motor
Categoría de empleo: AC-1
Categoría de empleo: AC-3
Categoría de empleo: AC-4
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor TeSys D 3P (3 NA) AC-3 25 A 440 V bobina 208 V CA – referencia LC1D25LE7 de Schneider Electric.

Principal

Gama de producto	TeSys D
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1D
aplicación del contactor	Carga resistiva, Control del motor
categoría de empleo	AC-1, AC-3, AC-4, AC-4
Número de polos	3P
[Ue] Tensión nominal de empleo	Circuito de alimentación <= 690 V AC 25...400 Hz, Circuito de alimentación <= 300 V corriente continua
[Ie] Corriente nominal de empleo	25 A (at <60 °C) at <= 440 V AC AC-3 for circuito de alimentación, 40 A (at <60 °C) at <= 440 V AC AC-1 for circuito de alimentación, 25 A (at <60 °C) at <= 440 V AC AC-4 for circuito de alimentación
[Uc] control circuit voltage	208 V AC 50/60 Hz

Complementario

potencia del motor en kW	5,5 kW at 220...230 V AC 50/60 Hz (AC-3), 11 kW at 380...400 V AC 50/60 Hz (AC-3), 11 kW at 415...440 V AC 50/60 Hz (AC-3), 15 kW at 500 V AC 50/60 Hz (AC-3), 15 kW at 660...690 V AC 50/60 Hz (AC-3), 5,5 kW at 400 V AC 50/60 Hz (AC-4), 5,5 kW at 220...230 V AC 50/60 Hz (AC-4), 11 kW at 380...400 V AC 50/60 Hz (AC-4), 11 kW at 415...440 V AC 50/60 Hz (AC-4), 15 kW at 500 V AC 50/60 Hz (AC-4), 15 kW at 660...690 V AC 50/60 Hz (AC-4)
potencia del motor en HP	3 hp at 230/240 V AC 50/60 Hz for 1 fase motors, 2 hp at 115 V AC 50/60 Hz for 1 fase motors, 7,5 hp at 230/240 V AC 50/60 Hz for 3 fases motors, 15 hp at 460/480 V AC 50/60 Hz for 3 fases motors, 20 hp at 575/600 V AC 50/60 Hz for 3 fases motors, 7,5 hp at 200/208 V AC 50/60 Hz for 3 fases motors
Código de compatibilidad	LC1D
composición de los polos de contacto	3 NA
cubierta protectora	Con
[Ith] Corriente térmica convencional	10 A (at 60 °C) for circuito de señalización, 40 A (at 60 °C) for circuito de alimentación
Irms poder de conexión nominal	140 A AC for circuito de señalización conforming to IEC 60947-5-1, 250 A corriente continua for circuito de señalización conforming to IEC 60947-5-1, 450 A at 440 V for circuito de alimentación conforming to IEC 60947
Poder de corte asignado	450 A at 440 V for circuito de alimentación conforming to IEC 60947
[Icw] Corriente temporal admisible	240 A 40 °C - 10 s for circuito de alimentación, 380 A 40 °C - 1 s for circuito de alimentación, 50 A 40 °C - 10 min for circuito de alimentación, 120 A 40 °C - 1 min for circuito de alimentación, 100 A - 1 s for circuito de señalización, 120 A - 500 ms for circuito de señalización, 140 A - 100 ms for circuito de señalización
fusible asociado	10 A gG for circuito de señalización conforming to IEC 60947-5-1, 63 A gG at <= 690 V coordination tipo 1 for circuito de alimentación, 40 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
impedancia media	2 mOhm - Ith 40 A 50 Hz for circuito de alimentación
potencia disipada por polo	3,2 W AC-1, 1,25 W AC-3, 1,25 W AC-4
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 690 V acorde a IEC 60947-4-1, Circuito de alimentación 600 V CSA certificado, Circuito de alimentación 600 V UL certificado, Circuito de señalización 690 V, Circuito de señalización 600 V CSA certificado, Circuito de señalización 600 V UL certificado
Categoría de sobretensión	III
Grado de contaminación	3
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	15 Mciclos
Durabilidad eléctrica	1,65 Mciclos 25 A AC-3 en Ue <= 440 V, 1,4 Mciclos 40 A AC-1 en Ue <= 440 V, 1,65 Mciclos 25 A AC-4 en Ue <= 440 V
tipo de circuito de control	CA en 50/60 Hz
característica de la bobina	Sin filtro antiparasitario de serie
límites de tensión del circuito de control	0.3...0.6 Uc -40…70 °C desconexión AC 50/60 Hz, 0.8...1.1 Uc -40…60 °C operactiva AC 50 Hz, 0.85...1.1 Uc -40…60 °C operactiva AC 60 Hz, 1...1.1 Uc 60…70 °C operactiva AC 50/60 Hz
Consumo a la llamada en VA	70 VA 60 Hz cos phi 0,75 (at 20 °C), 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consumo de mantenimiento en VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C), 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipación de calor	2…3 W at 50/60 Hz
Duración de maniobra	12...22 ms cierre, 4...19 ms apertura
rango de operación	3600 cyc/h en <60 °C
Conexiones - terminales	Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: Bornas tornillo 1 2,5…10 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: Bornas tornillo 2 2,5…10 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: Bornas tornillo 1 1…10 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: Bornas tornillo 2 1,5…6 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: Bornas tornillo 1 1,5…10 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: Bornas tornillo 2 2,5…10 mm² - cable stiffness: sólido sin terminal
par de apriete	Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2, Circuito de alimentación 2,5 N.m - en Bornas tornillo - con destornillador plano Ø 6, Circuito de alimentación 2,5 N.m - en Bornas tornillo - con destornillador Philips nº 2, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2, Circuito de alimentación 2,5 N.m - en Bornas tornillo - con destornillador pozidriv No 2
Opciones de los contactos auxiliares	1 NA + 1 NC
tipo de contactos auxiliares	tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1, tipo contacto espejo 1 NC acorde a IEC 60947-4-1
frecuencia del circuito de señalización	25...400 Hz
tensión mínima de conmutación	17 V for circuito de señalización
corriente mínima de conmutación	5 mA for circuito de señalización
resistencia de aislamiento	> 10 MOhm for circuito de señalización
tiempo de no superposición	1,5 ms en desexcitación entre contacto NA y NC, 1,5 ms en excitación entre contacto NA y NC
Soporte de montaje	Carril, Placa

Entorno

normas	CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, IEC 60335-1
Certificaciones de producto	CSA, RINA, UL, GOST, DNV, BV, GL, CCC, LROS (Lloyds Register of Shipping), UKCA
Grado de protección IP	IP20 frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
resistencia climática	acorde a IACS E10 exposição ao calor úmido, acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
temperatura ambiente admisible alrededor del dispositivo	-40…60 °C, 60…70 °C con restricciones
altitud máxima de funcionamiento	0...3000 m
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto (2 Gn, 5...300 Hz) , Vibraciones conector cerrado (4 Gn, 5...300 Hz) , Impactos conector cerrado (15 Gn para 11 ms) , Impactos contactor abierto (8 Gn para 11 ms)
Altura	85 mm
Ancho	45 mm
Profundidad	92 mm
Peso del producto	0,37 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,0 cm
Paquete 1 Ancho	9,2 cm
Paquete 1 Longitud	11,14 cm
Paquete 1 Peso	415,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	20
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	8,755 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contactor TeSys D 3P (3 NA) AC-3 25 A 440 V bobina 208 V CA

Este producto, referencia LC1D25LE7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto compatibles

Referencia LXD1LE7
Auxiliares: LADN22 de Schneider Electric.
Referencia LAD4RCG de Schneider Electric.
Referencia LADN11 de Schneider Electric.
Referencia LADN20 de Schneider Electric.
Referencia LAD8N11 de Schneider Electric.
Referencia LADT2 de Schneider Electric.
Referencia LADN40 de Schneider Electric.
Referencia LAD6K10E de Schneider Electric.
Referencia LADN31 de Schneider Electric.
Referencia LADN02 de Schneider Electric.
Referencia LADT0 de Schneider Electric.
Referencia LAD8N20 de Schneider Electric.
Referencia LADS2 de Schneider Electric.
Referencia LADR2 de Schneider Electric.
Referencia LADR0 de Schneider Electric.
Referencia LADN04 de Schneider Electric.
Referencia LADN13 de Schneider Electric.
Referencia LADR4 de Schneider Electric.
Referencia LADT4 de Schneider Electric.
Referencia LAD8N02
Complementos: LAD4RCU de Schneider Electric.
Referencia LAD4VU de Schneider Electric.
Referencia LA4DFB de Schneider Electric.
Referencia LA4DT2U de Schneider Electric.
Referencia LA4DWB de Schneider Electric.
Referencia LA4DT0U de Schneider Electric.
Referencia LA4DT4U
Accesorios: LAD9V2 de Schneider Electric.
Referencia LAD9R1V de Schneider Electric.
Referencia LAD9R1 de Schneider Electric.
Referencia LAD9V6 de Schneider Electric.
Referencia LAD9V5 de Schneider Electric.
Referencia LAD9ET1S de Schneider Electric.
Referencia GV2G445 de Schneider Electric.
Referencia GV2G245 de Schneider Electric.
