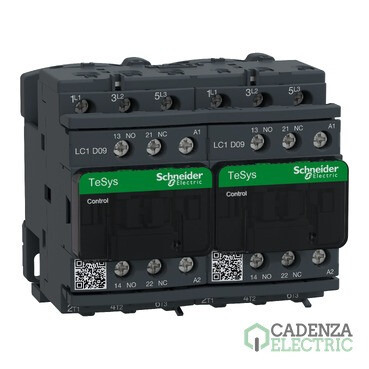

Contactor inversor TeSys D 3P 9 A AC-3, bobina 230 V CA 50/60 Hz ref. LC2D09P7 Schneider Electric

LC2D09P7 | 3P | 9 A | 230 V CA | 0,25 kA | TeSys | Contactor de inversión | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: ee00599
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores Inversores
Marca: Schneider Electric
Precio de coste:
Unidades por pack:

Descripción

Especificaciones de Contactor inversor TeSys D 3P 9 A AC-3, bobina 230 V CA 50/60 Hz – referencia LC2D09P7 de Schneider Electric.

Gama	TeSys
Nombre del producto	TeSys D
Tipo de producto o componente	Contactor de inversión
Nombre corto del dispositivo	LC2D
aplicación del contactor	Carga resistiva Control del motor
Categoría de empleo	AC-1 AC-3
Presentación del dispositivo	Premontada con barra de bus inversora
Número de polos	3P
power pole contact composition	3 NA
[Ue] Tensión nominal de empleo	Hasta 690 V CA, 25-400 Hz; hasta 300 V CC
[Ie] Corriente nominal de empleo	9 A a 440 V CA en AC-3; 25 A a 440 V CA en AC-1, hasta 60 °C
Potencia del motor en kW	2,2 kW a 220-230 V; 4 kW a 380-400 V y 415-440 V; 5,5 kW a 500 V y 660-690 V, en CA 50 Hz
Potencia del motor en HP (UL/CSA)	Monofásico: 0,5 hp a 115 V y 1 hp a 230-240 V. Trifásico: 2 hp a 200-208 V y 230-240 V; 5 hp a 460-480 V; 7,5 hp a 575-600 V. CA 60 Hz
tipo de circuito de control	CA en 50/60 Hz
[Uc] tensión de circuito de control	230 V CA 50/60 Hz
composición de los contactos auxiliares	1 NA + 1 NC
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947
Categoría de sobretensión	III
[Ith] Corriente térmica convencional	10 A en señalización; 25 A en potencia, a 60 °C
Poder de conexión nominal Irms	Potencia: 250 A a 440 V. Señalización: 140 A CA y 250 A CC, conforme a IEC 60947-5-1
Poder de corte asignado	250 A en 440 V para circuito de alimentación acorde a IEC 60947
[Icw] Corriente temporal admisible	Potencia a 40 °C: 30 A durante 10 min; 61 A durante 1 min; 105 A durante 10 s; 210 A durante 1 s. Señalización: 100 A durante 1 s; 120 A durante 500 ms; 140 A durante 100 ms
fusible asociado	Potencia hasta 690 V: 25 A gG para coordinación tipo 1; 20 A gG para coordinación tipo 2. Señalización: 10 A gG
impedancia media	2.5 mOhm - Ith 25 A 50 Hz para circuito de alimentación
[Ui] Tensión nominal de aislamiento	Circuito de alimentación. 690 V acorde a IEC 60947-4-1Circuito de alimentación. 600 V CSA certificadoCircuito de alimentación. 600 V UL certificadoCircuito de señalización. 690 V acorde a IEC 60947-1Circuito de señalización. 600 V CSA certificadoCircuito de señalización. 600 V UL certificado
Durabilidad eléctrica	0,6 millones de ciclos a 25 A en AC-1; 2 millones de ciclos a 9 A en AC-3, con Ue hasta 440 V
Potencia disipada por polo	0,2 W en AC-3 1,56 W en AC-1
safety cover	Con
tipo de enclavamiento	Mecánico
Soporte de montaje	Placa Carril DIN
normas	CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
Certificaciones de producto	GOSTRINACCCLROS (Lloyds Register of Shipping)CSAULBVDNVGL
Tipo de conexión	Circuito de alimentación. Bornas tornillo 1 cable(s) 1…4 mm²Flexible sin extremidad de cableCircuito de alimentación. Bornas tornillo 2 cable(s) 1…4 mm²Flexible sin extremidad de cableCircuito de alimentación. Bornas tornillo 1 cable(s) 1…4 mm²Flexible conCircuito de alimentación. Bornas tornillo 2 cable(s) 1…2.5 mm²Flexible conCircuito de alimentación. Bornas tornillo 1 cable(s) 1…4 mm²sólido sin extremidad de cableCircuito de alimentación. Bornas tornillo 2 cable(s) 1…4 mm²sólido sin extremidad de cableCircuito de control. Bornas tornillo 1 cable(s) 1…4 mm²Flexible sin extremidad de cableCircuito de control. Bornas tornillo 2 cable(s) 1…4 mm²Flexible sin extremidad de cableCircuito de control. Bornas tornillo 1 cable(s) 1…4 mm²Flexible conCircuito de control. Bornas tornillo 2 cable(s) 1…2.5 mm²Flexible conCircuito de control. Bornas tornillo 1 cable(s) 1…4 mm²sólido sin extremidad de cableCircuito de control. Bornas tornillo 2 cable(s) 1…4 mm²sólido sin extremidad de cable
par de apriete	Circuito de alimentación. 1.7 N.m - en Bornas tornillo - con destornillador plano Ø 6Circuito de alimentación. 1.7 N.m - en Bornas tornillo - con destornillador Philips nº 2Circuito de control. 1.7 N.m - en Bornas tornillo - con destornillador plano Ø 6Circuito de control. 1.7 N.m - en Bornas tornillo - con destornillador Philips nº 2
Duración de maniobra	Cierre: 12-22 ms Apertura: 4-19 ms
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	15 Mciclos
rango de operación	3600 ciclos/h a 60 °C
característica de la bobina	Sin filtro antiparasitario de serie
límites de tensión del circuito de control	Desconexión. 0.3...0.6 Uc CA 50/60 Hz 60 °C)Operactiva. 0.8...1.1 Uc CA 50 Hz 60 °C)Operactiva. 0.85...1.1 Uc CA 60 Hz 60 °C)
Consumo a la llamada en VA	70 VA a 50/60 Hz, factor de potencia 0,75 a 20 °C
Consumo de mantenimiento en VA	7 VA a 50 Hz 7,5 VA a 60 Hz; factor de potencia 0,3 a 20 °C
disipación de calor	2…3 W en 50/60 Hz
tipo de contactos auxiliares	tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 tipo contacto espejo 1 NC acorde a IEC 60947-4-1
frecuencia del circuito de señalización	25...400 Hz
corriente mínima de conmutación	5 mA para circuito de señalización
tensión mínima de conmutación	17 V para circuito de señalización
Tiempo de no superposición	1,5 ms entre contactos NA y NC, tanto en excitación como en desexcitación
resistencia de aislamiento	> 10 MOhm para circuito de señalización
Grado de protección IP	IP20 frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
Grado de contaminación	3
Temperatura ambiente de funcionamiento	-20…60 °C
Temperatura ambiente de almacenamiento	-60…80 °C
temperatura ambiente admisible alrededor del dispositivo	-40…70 °C a Uc
altitud máxima de funcionamiento	3000 m sin desclasificación
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto. 2 Gn. 5...300 HzVibraciones conector cerrado. 4 Gn. 5...300 HzImpactos contactor abierto. 10 Gn para 11 msImpactos conector cerrado. 15 Gn para 11 ms
Altura	77 mm
Anchura	90 mm
Profundidad	86 mm
Peso del producto	0.687 kg
Estado de oferta sostenible	Producto Green Premium
Reglamento REACh	Declaración de REACh
Conforme con REACh sin SVHC	Sí
Directiva RoHS UE	Conforme Declaración RoHS UE
Sin metales pesados tóxicos	Sí
Sin mercurio	Sí
Información sobre exenciones de RoHS	Sí
Normativa de RoHS China	Declaración RoHS China
Comunicación ambiental	Perfil ambiental del producto
Perfil de circularidad	Información de fin de vida útil
RAEE	En el mercado de la Unión Europea. el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.
País de Origen	ES
Periodo de garantía	18 months

Productos compatibles con Contactor inversor TeSys D 3P 9 A AC-3, bobina 230 V CA 50/60 Hz ref. LC2D09P7

Este Contactor inversor TeSys D 3P 9 A AC-3, bobina 230 V CA 50/60 Hz ref. LC2D09P7, referencia LC2D09P7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Productos compatibles

Equipo de supervisión y medida eléctrica — referencia EE00485 de Schneider Electric.
Equipo de supervisión y medida eléctrica — referencia EE00630 de Schneider Electric.
Disyuntor o accesorio TeSys GV — referencia SCHGV2LE14 de Schneider Electric.
Producto o accesorio Schneider Electric — referencia SCHLX9FL937 de Schneider Electric.
Accesorio para contactor TeSys D — referencia SCHLAD9ET1S de Schneider Electric.

Vista 360º de Contactor inversor TeSys D 3P 9 A AC-3, bobina 230 V CA 50/60 Hz ref. LC2D09P7 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

* Esta visualización pertenece a la referencia LC2D12P7 de Schneider Electric, que tiene una forma, tamaño y medidas igual que la referencia LC2D09P7 de Schneider Electric.
