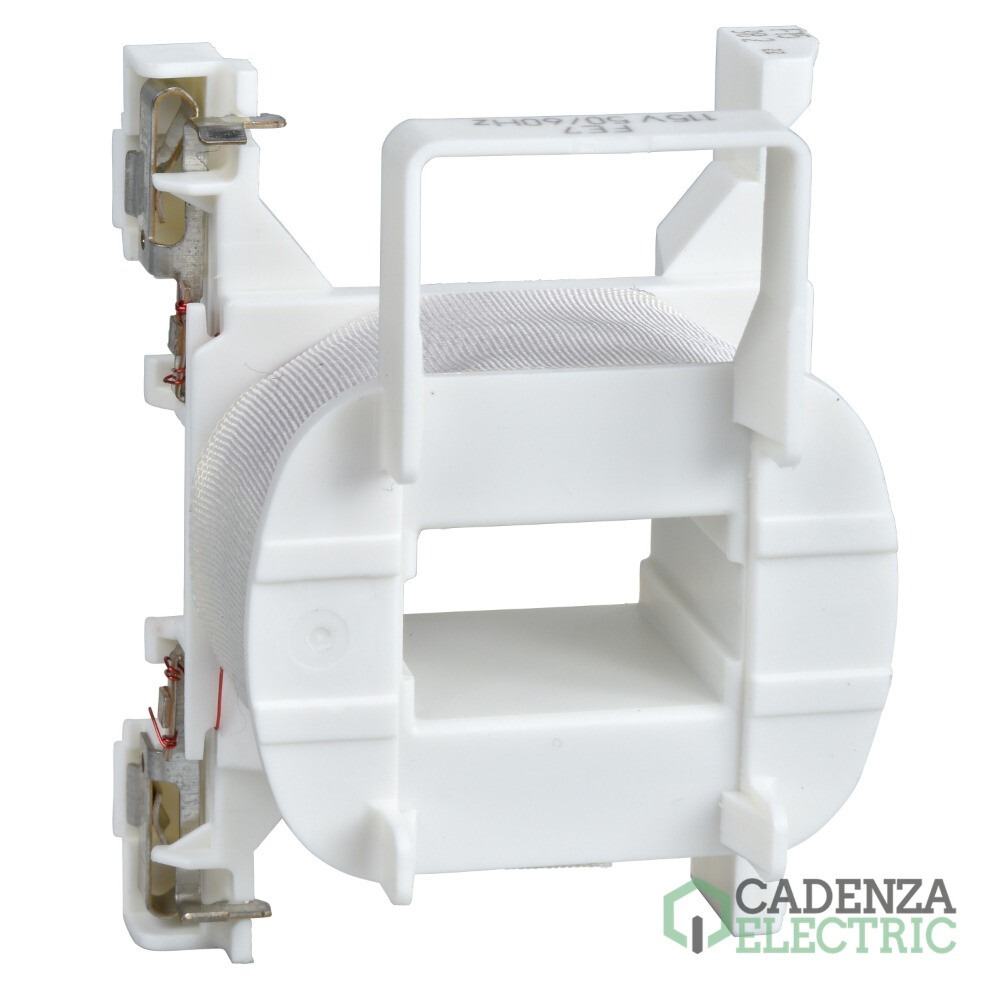

bobina LXD1 - TeSys D - 230VCA para contactor D09…D38 E DT20…DT40 ref. LXD1P7 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00647
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Accesorios y Bobinas Tesys D
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Bobina de contactor
Tensión circuito de control: 230 V CA
Tipo corriente circuito de control: CA
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de bobina LXD1 - TeSys D - 230VCA para contactor D09…D38 E DT20…DT40 – referencia LXD1P7 de Schneider Electric.

Principal

Gama	TeSys
Tipo de producto o componente	Bobina de contactor
Nombre abreviado del equipo	LXD1
tipo de circuito de control	CA en 50/60 Hz
[Uc] tensión de circuito de control	230 V AC 50/60 Hz
resistencia media	538,6 Ohm en 20 °C
inductancia de circuito cerrado	20 H
Compatibilidad del producto	LC1DT20...DT40, CAD, LC1D09...D38
Durabilidad mecánica	15 Mciclos
rango de operación	3600 cyc/h en <60 °C

Complementario

característica de la bobina	Sin filtro antiparasitario de serie
límites de tensión del circuito de control	Desconexión: 0.3...0.6 Uc at 50/60 Hz (at <60 °C), Operactiva: 0.8...1.1 Uc at 50 Hz (at <60 °C), Operactiva: 0.85...1.1 Uc at 60 Hz (at <60 °C)
Consumo a la llamada en VA	70 VA 60 Hz cos phi 0,75 (at 20 °C), 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consumo de mantenimiento en VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C), 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipación de calor	2…3 W en 50/60 Hz

Entorno

Temperatura ambiente de operación	-5…60 °C
Peso del producto	0,07 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,500 cm
Paquete 1 Ancho	6,300 cm
Paquete 1 Longitud	4,000 cm
Paquete 1 Peso	70,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	100
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	7,450 kg

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con bobina LXD1 - TeSys D - 230VCA para contactor D09…D38 E DT20…DT40

Este bobina LXD1 - TeSys D - 230VCA para contactor D09…D38 E DT20…DT40, referencia LXD1P7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 230 V CA bobina — referencia LC1D09P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina — referencia LC1D18P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 230 V CA bobina — referencia LC1D25P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 230 V CA bobina — referencia LC1D12P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 32 A - 230 V CA 50/60 Hz bobina — referencia LC1D32P7 de Schneider Electric.
contactor TeSys LC1-D - 3 poles - AC-3 440V 9 A - coil 230 V AC — referencia LC1D09P7TQ de Schneider Electric.
Contactor auxiliar TeSys CAD323 - 3NA+2NF 230VCA — referencia CAD32P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 38 A - 230 V CA 50/60 Hz bobina — referencia LC1D38P7 de Schneider Electric.
Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 25 A - 230 V CA 50/60 Hz bobina — referencia LC1DT25P7 de Schneider Electric.
contactor TeSys LC1-D - 3 poles - AC-3 440 V 18 A - coil 230 V AC 50/60 Hz — referencia LC1D18P7TQ de Schneider Electric.
Contactor Tesys D - 4P(2 NA + 2 NF) - AC-1 - <= 440 V 25 A - 230 V CA bobina — referencia LC1D128P7 de Schneider Electric.
Contactor auxiliar TeSys CAD50 - 5NA 230VCA — referencia CAD50P7 de Schneider Electric.
Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 32 A - 230 V CA 50/60 Hz bobina — referencia LC1DT32P7 de Schneider Electric.
Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 20 A - 230 V CA 50/60 Hz bobina — referencia LC1DT20P7 de Schneider Electric.
contactor TeSys LC1-D - 3 poles - AC-3 440V 12 A - coil 230 V AC — referencia LC1D12P7TQ de Schneider Electric.
Contactor Tesys D - 4P(2 NA + 2 NF) - AC-1 - <= 440 V 40 A - 230 V CA bobina — referencia LC1D258P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 230 V CA bobina — referencia LC1D093P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina — referencia LC1D183P7 de Schneider Electric.
Contactor Tesys D - 4P(2 NA + 2 NF) - AC-1 - <= 440 V 20 A - 230 V CA bobina — referencia LC1D098P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 230 V CA bobina — referencia LC1D123P7 de Schneider Electric.
