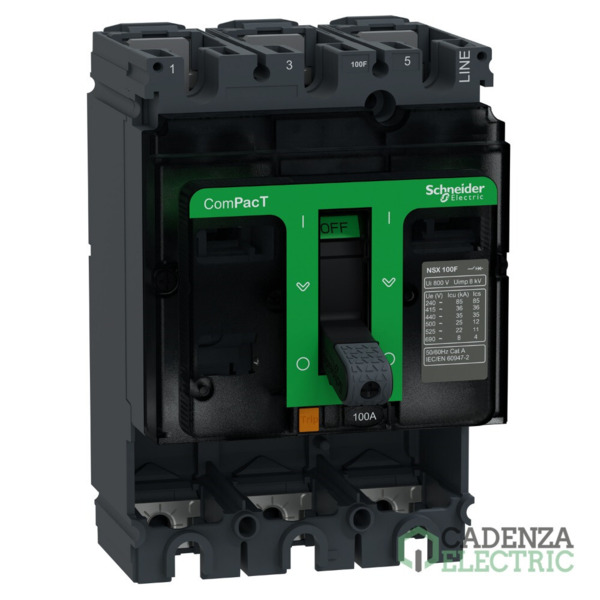

Bloque de corte ComPacT NSX100F 36kA AC 3P 100A ref. C10F3 Schneider Electric

C10F3 | 3P | 100 A | 36 kA | ComPacT nueva generación | UL Compact | ComPacT NSX100F | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHC10F3
Código de producto:
Código de proveedor:
Más en 3P
Más en Nueva Generación ComPacT NSX
Marca: Schneider Electric
Poder de Corte: 8 kA
Poder de Corte: 22 kA
Poder de Corte: 25 kA
Poder de Corte: 35 kA
Poder de Corte: 36 kA
Poder de Corte: 85 kA
Poder de Corte: 10 kA
Gama: ComPacT nueva generación
Tipo de producto o componente: Bastidor básico
Corriente nominal: 100 A
Numero de polos: 3P
Categoría de empleo: Categoría A
Montaje y fijación: Fijo
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Bloque de corte ComPacT NSX100F 36kA AC 3P 100A – referencia C10F3 de Schneider Electric.

Principal

Gama	ComPacT nueva generación
Nombre del producto	UL Compact
Nombre abreviado del equipo	proteccion
Tipo de producto o componente	Bastidor básico
Número de polos	3P
[In] Corriente nominal	100 A en 40 °C
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
Tipo de red	AC
Frecuencia de red	50/60 Hz
poder de seccionamiento	Sí acorde a Icu
categoría de empleo	Categoría A
[Icu] rated ultimate short-circuit breaking capacity	10 kA en 600 V AC 50/60 Hz acorde a UL 508, 25 kA en 480 V AC 50/60 Hz acorde a UL 508, 85 kA en 240 V AC 50/60 Hz acorde a UL 508, 22 kA Icu en 525 V AC 50/60 Hz, 25 kA Icu en 500 V AC 50/60 Hz, 35 kA Icu en 440 V AC 50/60 Hz, 36 kA Icu en 380/415 V AC 50/60 Hz, 8 kA Icu en 660/690 V AC 50/60 Hz, 85 kA Icu en 220/240 V AC 50/60 Hz
Performance level	En> 50 A 36 kA 415 V AC
Tipo de control	Maneta
Tipo de montaje	Fijo

Complementario

[Ui] Tensión nominal de aislamiento	800 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	8 kV
[Ics] rated service short-circuit breaking capacity	11 kA en 525 V AC 50/60 Hz, 35 kA en 440 V AC 50/60 Hz, 36 kA en 380/415 V AC 50/60 Hz, 4 kA en 660/690 V AC 50/60 Hz, 85 kA en 220/240 V AC 50/60 Hz, 12,5 kA en 500 V AC 50/60 Hz
Durabilidad mecánica	50000 ciclos
Durabilidad eléctrica	10000 ciclos 690 V AC 50/60 Hz In, 20000 ciclos 690 V AC 50/60 Hz In/2, 30000 ciclos 440 V AC 50/60 Hz In, 50000 ciclos 440 V AC 50/60 Hz In/2
Soporte de montaje	Placa posterior
conexión superior	Frontal
conexión hacia abajo	Parte delantera
Paso de conexión	35 mm
Tipo de protección	Sin protección
Width (W)	105 mm
Height (H)	161 mm
Depth (D)	86 mm

Entorno

Normas	Icu, UL 60947-4-1
Grado de contaminación	3 acorde a IK07
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07 conforming to IEC 62262
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	11,000 cm
Paquete 1 Ancho	14,000 cm
Paquete 1 Longitud	19,500 cm
Paquete 1 Peso	1,447 kg
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	7
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	10,586 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	56
Paquete 3 Altura	43,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	96,288 kg

Productos compatibles con Bloque de corte ComPacT NSX100F 36kA AC 3P 100A

Este Bloque de corte ComPacT NSX100F 36kA AC 3P 100A, referencia C10F3 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones

Unidad de control ComPacT NSX100 AC 3P3R 100A TMD — referencia C103TM100 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 100A Micrologic 2.2 — referencia C1032D100 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 100A Micrologic 5.2E — referencia C1035E100 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 100A Micrologic 6.2E — referencia C1036E100 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 100A Micrologic 4.2 — referencia C1034V100 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 100A MA — referencia C103MA100 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 100A Micrologic 2.2M — referencia C1032M100 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 50A Micrologic 6.2EM — referencia C1036M050 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 100A TMG — referencia C103MG100 de Schneider Electric.
Unidad de control ComPacT NSX100 AC 3P3R 100A Micrologic 2.2G — referencia C1032G100 de Schneider Electric.

Auxiliares compatibles

1 contact auxiliar OF/SD/SDE/SDV (NS80 — referencia 29450 de Schneider Electric.
Bobina MX 220-240V 50/60Hz 208-277V 60Hz — referencia LV429387 de Schneider Electric.
Bobina MN 220-240V 50/60Hz 208-277V 60Hz — referencia LV429407 de Schneider Electric.

Sensores wireless

Contacto auxiliar inalámbrico para ComPacT NSX — referencia LV429454 de Schneider Electric.

Mecanismos y productos de control compatibles

Mando Rotativo prolongado para ComPacT NSX100-250 negro — referencia LV429338T de Schneider Electric.
Mando Rotativo directo para ComPacT NSX100-250 negro — referencia LV429337T de Schneider Electric.
MT100/160 220-240V 50/60HZ 208-277V 60Hz — referencia LV429434 de Schneider Electric.

Accesorios compatibles

Cubrebornes largos 3P NSX100-250 — referencia LV429517 de Schneider Electric.
Cubrebornes cortos 3P NSX100-250 — referencia LV429515 de Schneider Electric.
6 separadores de fase (NSX100/250 INV/INS) — referencia LV429329 de Schneider Electric.
